Обработка резанием продольно/поперечно -
расширенная
Выбрать «циклы резания продольно/поперечно»
Выбрать «снятие стружки продольно» (рисунки
справа)
Выбрать «снятие стружки поперечно» (рисунки на
следующей странице)
Расширенный подключить
Цикл «снятие стружки продольно» выполняет черновую
обработку описанного с помощью «X, Z» и «X1/Z2» участка с
учетом припусков.
Цикл «снятие стружки поперечно» выполняет черновую
обработку описанного с помощью «X, Z» и «Z1/X2» участка с
учетом припусков.

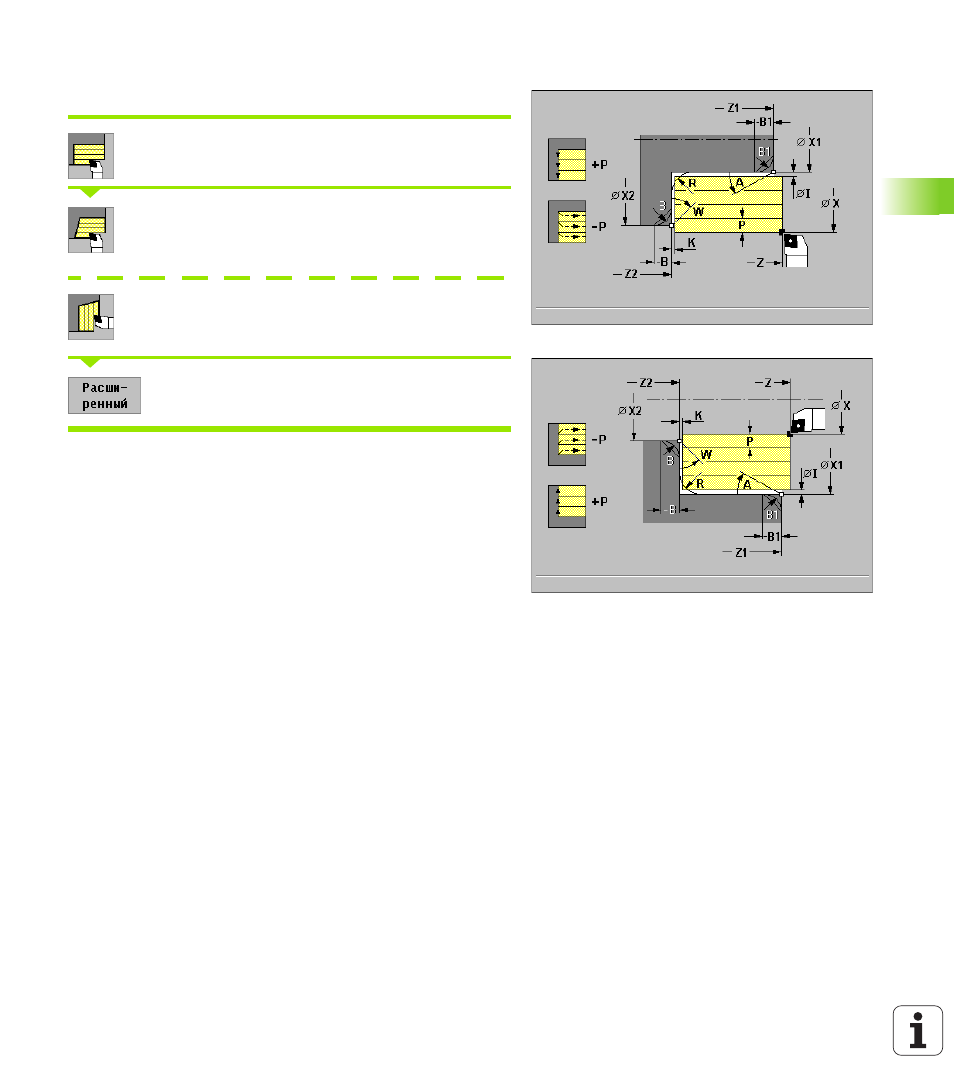

Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка контура
X2, Z2 конечная точка контура
P глубина врезания: максимальная глубина врезания
P>0: снимает стружку вдоль контура
P<0: поднимается в 45° на "безопасное расстояние"
A начальный угол: диапазон: 0° <= A < 90°
W конечный угол: диапазон: 0° <= W < 90°
R закругление
B, B1 фаска/закругление (B конец контура, B1 начало контура)
B>0: радиус закругления
B<0: ширина фаски
I, K припуск X, Z
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
