4.4
Цик
л
ы
обрабо
тки
рез
ание
м

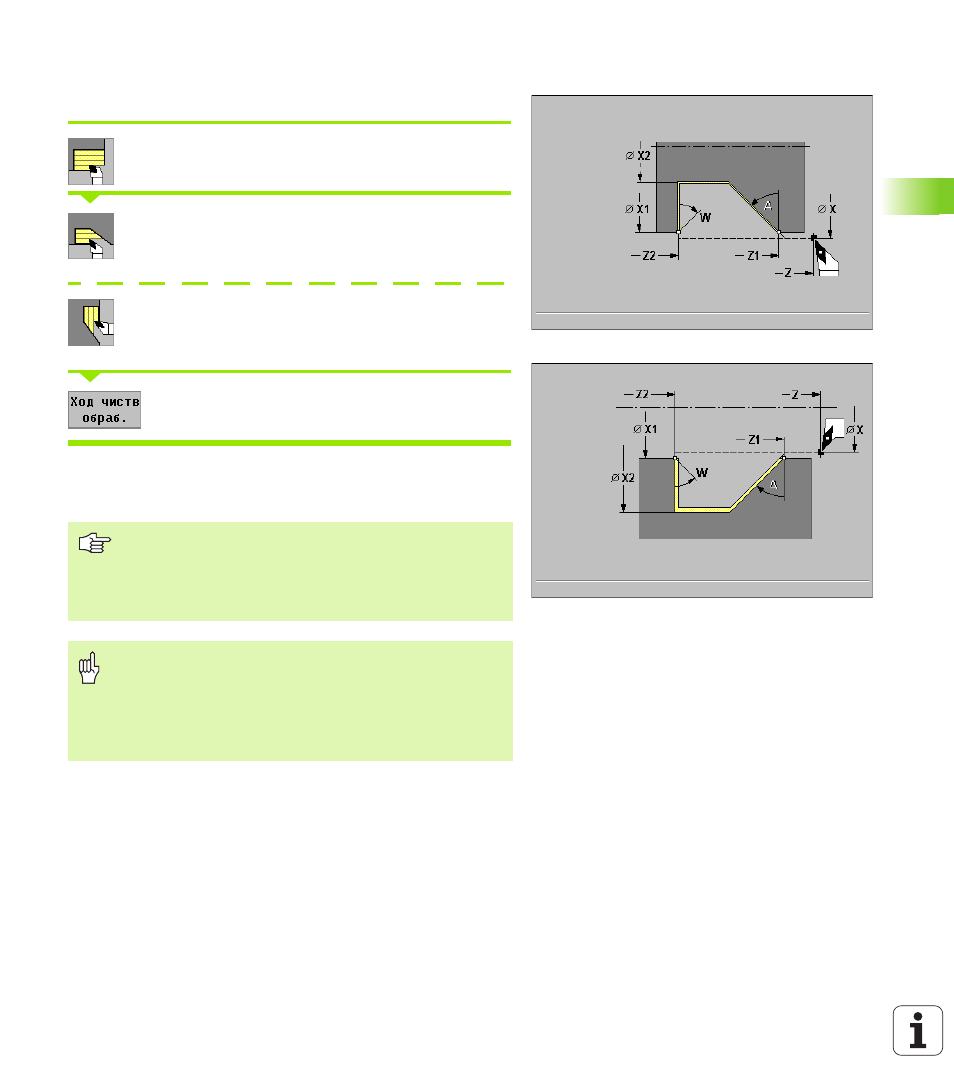

Погружение чистовая обработка резанием
продольно/поперечно
Выбрать «циклы резания продольно/поперечно»
Выбрать «погружение продольно» (рисунки
справа)
Выбрать «погружение поперечно» (рисунки на
следующей странице)
Чистовой проход подключить
Цикл выполняет чистовую обработку отрезка контура от «X1, Z1»
до «X2, Z2». Инструмент возвращается в конце цикла к «точке
старта X, Z».
Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка контура
X2, Z2 конечная точка контура
A угол погружения (default: 0°): диапазон: 0° <= A < 90°
W конечный угол: наклон в конце контура – диапазон: 0° <= W
< 90°
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Чем больше наклон погружения инструмента, тем
больше редуцирование подачи (максимально 50%).
Следует учесть простановку размеров торцовых
инструментов (смотри “Торцовые инструменты” на
Внимание Опасность столковения !
Если угол в плане и угол при вершине инструмента не
определены, то погружается под углом погружения.
Если эти углы определены, то инструмент погружается
под максимально возможным углом погружения.
Остаточный материал остается.
