1.4 Обозначение осей и системы
координат

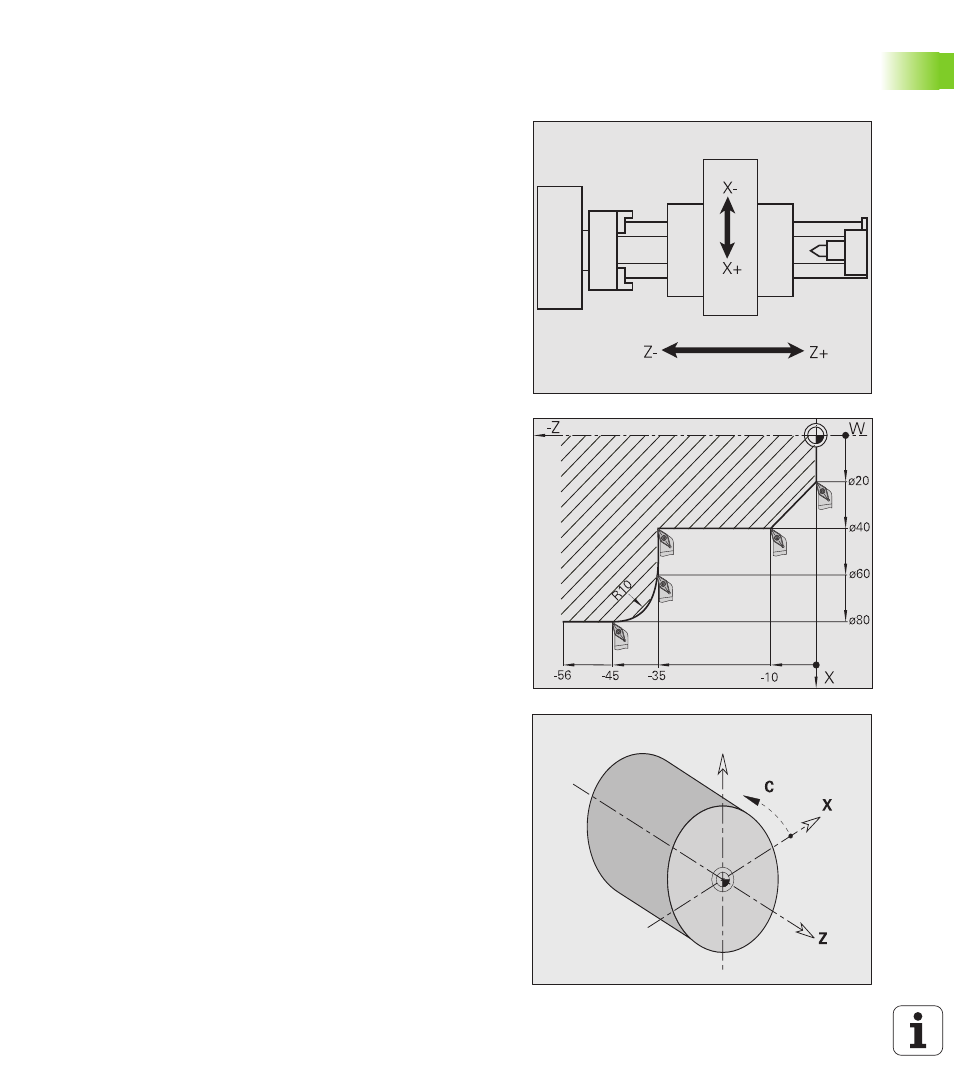

Обозначение осей
Поперечная каретка суппорта обозначается как X-ось и
продольная каретка как Z-ось (рисунок справа вверху).
Все указанные и записанные значения X рассмотриваются как
диаметр.
Для перемещений действует:
Перемещения в + направлении выходят от загатовки.
Перемещения в – направлении направлены к загатовке.
Система координат
С помощью обозначений X и Z описваются позиции в двухмерной
системе координат. Как на рисунке изображено, положение
вершины инструмента описывается однозначно с позицией X и Z.
MANUALplus знает прямолинейные и круговые перемещения
(интерполяции) между программированными точками. Путем
ввода одной за другой координат и линейного/кругового
перемещения можете программировать обработку загатовки.
Как и в случае перемещений, также контур загатовки описывается
полностью отдельными пунктами координат и указанием
линейного или кругового перемещения.
Координаты оси X и Z относятся к нулевой точке загатовки
(рисунок справа по середине).
Угловые данные для C-оси относятся к «нулевой точке оси C»
(смотри рисунок справа внизу).
Можете задавть позиции точностью в 1мкм (0,001 мм). С той же
точностью они указываются.
