4 Программирование циклов
4.5
Цик
л
ы
прорезки

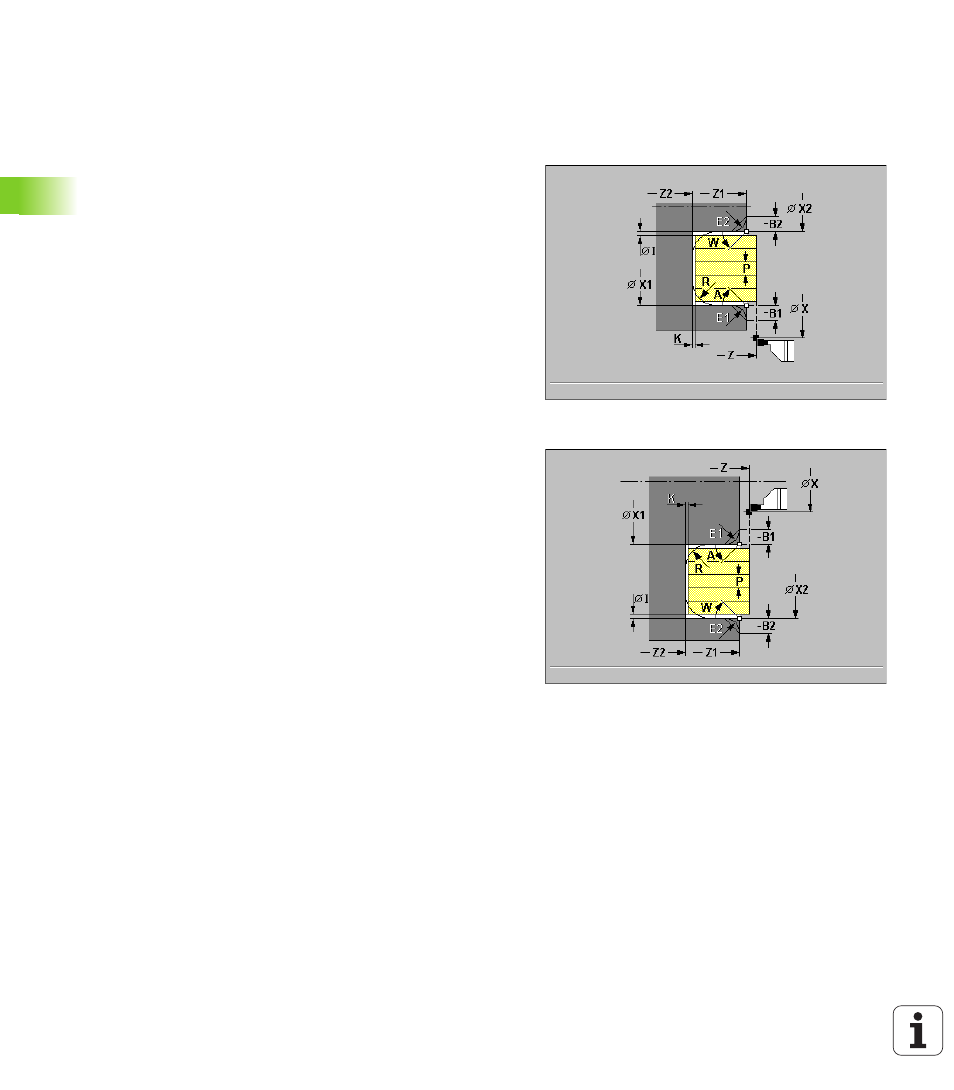

С помощью следующих выбираемых параметров определяете:
A:
наклон в начале контура
W:
наклон в конце контура
R:
Закругление (в обоих углах уклона контура)
B1:
фаска/закругление в начале контура
B2:
фаска/закруглени в конце контура
Отработка цикла
1 рассчитывает позиции врезания и распределение прорезов
2 подводит от точки старта или от врезания параллельно к оси
для следующего врезания
3 перемещается с подачей к «конечной точке X2», или к
«конечной точке Z2» или к выбираемому элементу контура
4 пребывает время двух поворотов на этой позиции
5 возвращается и врезает заново
6 повторяет 3...5, пока не будет произведен прорез
7 повторяет 2...6, пока не будут произведены все прорезы
8 перемещается параллельно к оси к точке старта
