398
6 DIN-программирование
6.26
Программиров
ание
пере
менных
Условие для информации об инструментах: переменные
должны быть «определены» в ЧУ-программе путем вызова
инструмента.
Занятость переменных #519..#521 зависит от типа инструмента.
#-
переменная
Информация об инстурментах
#514
Тип инструмента:
1: токарные инструменты
2: прорезные инструменты
3: метчики
4: сверла
5: метчики
6: фрезерные инструменты
#515
Ориентация инструмента:
#519
для типа инструмента 6:
количество зубов (K)
#520
при типе инструмента:
1,2: радиус режущей кромки (R)
6: диаметр фрезы (I)
#521
для типа инструмента 2: ширина
режущей кромки (K)
#522
Положение инструмента (база:
направление обработки
инструмента):
0: на контуре
1: справа от контура
– 1: слева от контура
#523..#524
Наладочные размеры (Z, X)

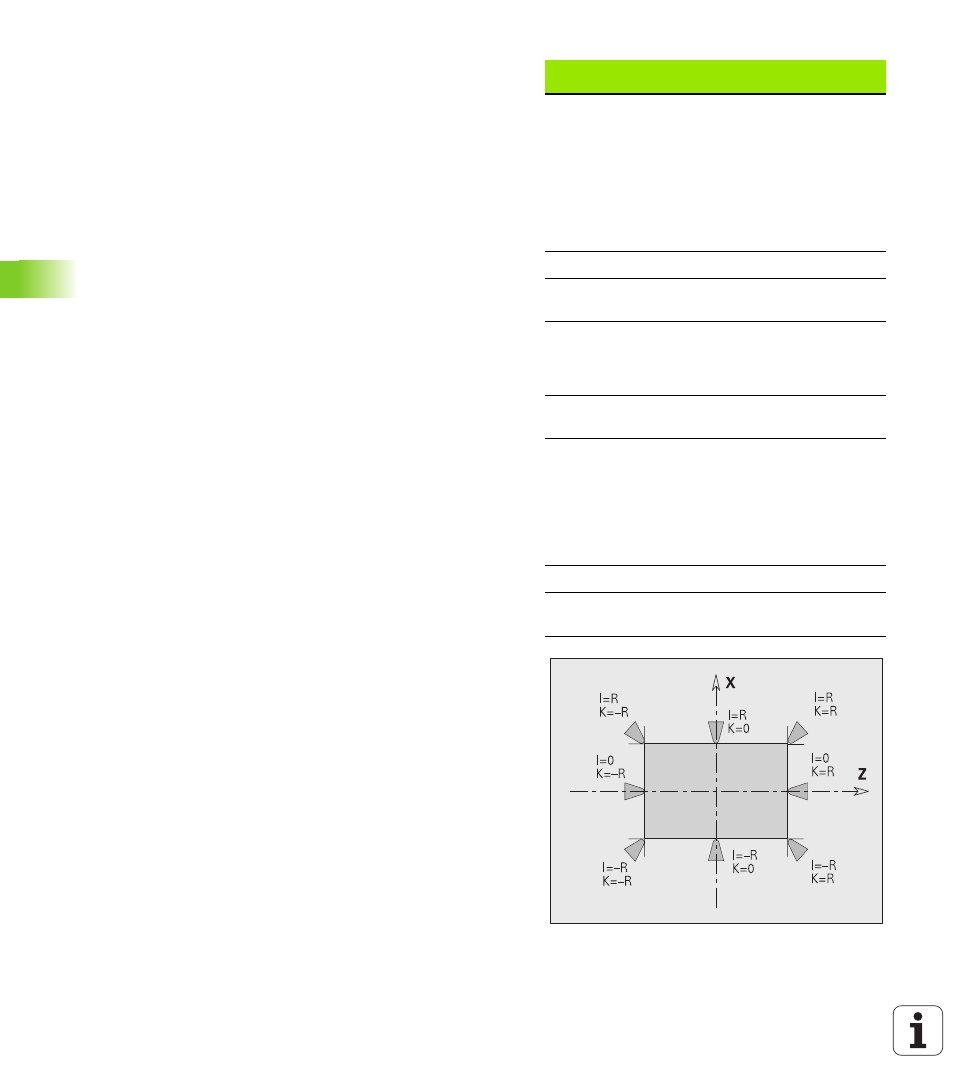

#526..#527
Положение центра кромки I, K
(смотри рисунок внизу)
