HEIDENHAIN MANUALplus 4110 101
4.4
Цик
л
ы
обрабо
тки
рез
ание

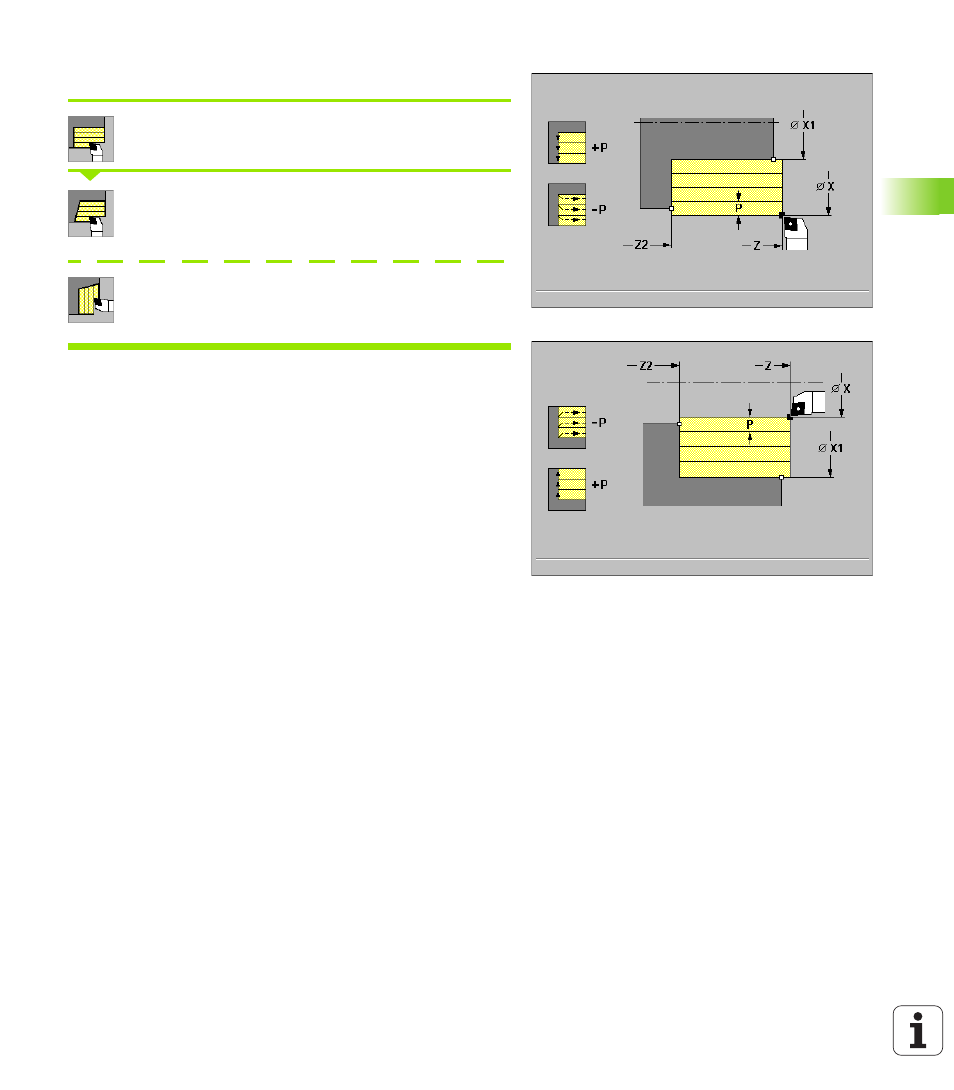

м Обработка резанием продольно/поперечно
Выбрать «циклы резания продольно/поперечно»
Выбрать «снятие стружки продольно» (рисунки
справа)
Выбрать «снятие стружки поперечно» (рисунки на
следующей странице)
Цикл «снятие стружки продольно» выполняет черновую
обработку описанного с помощью «X, Z» и «X1, Z2»
прямоугольника.
Цикл «снятие стружки поперечно» выполняет черновую
обработку описанного с помощью «X, Z» и «X2, Z1»
прямоугольника.
Параметры цикла
 Точка старта X, Z
 X1 начальная точка контура (снятие стружки продольно)
 Z2 конечная точка контура (снятие стружки продольно)
 Z1 начальная точка контура (снятие стружки поперечно)
 X2 конечная точка контура (снятие стружки поперечно)
 P глубина врезания: максимальная глубина врезания
„ P>0: снимает стружку вдоль контура
„ P<0: поднимается в 45° на 1 мм
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
