170
4 Программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

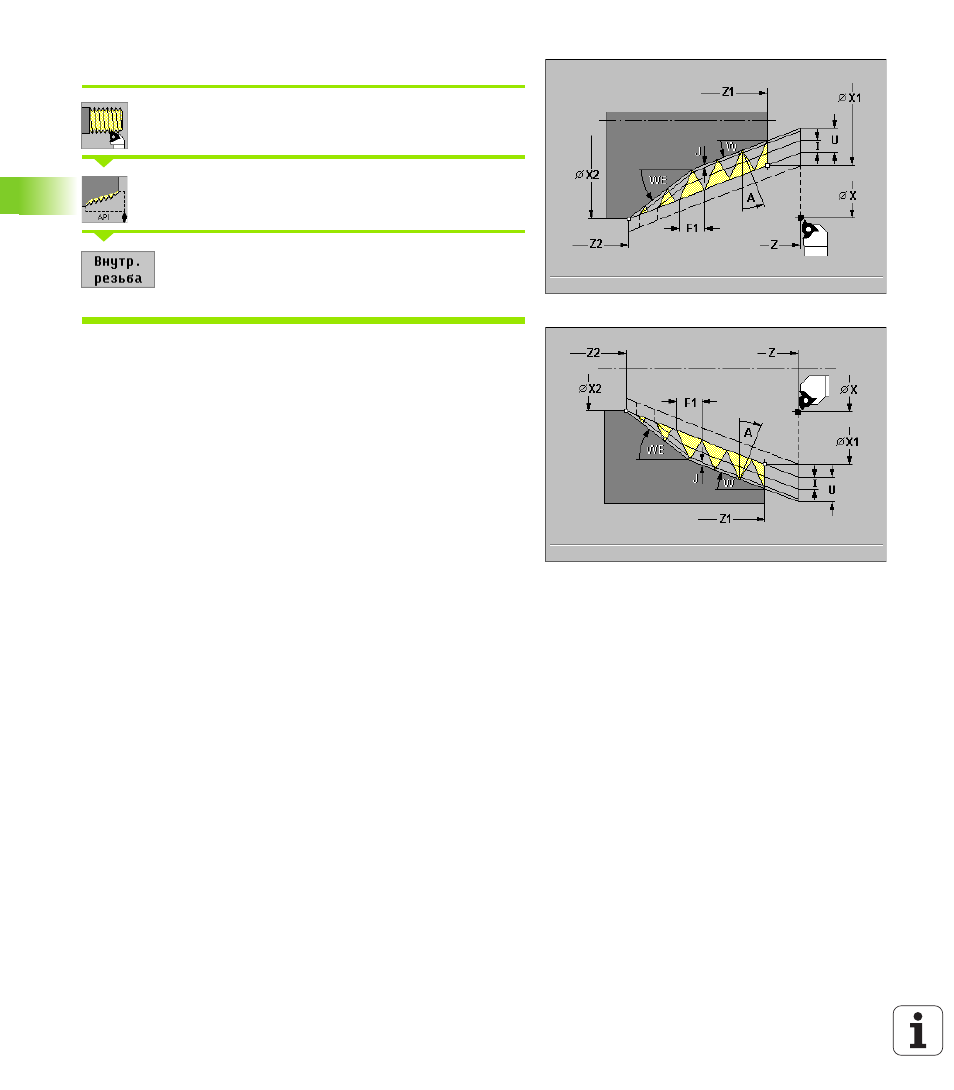

API-резьба
Выбрать «нарезание резьбы»
Выбрать «API-резьба»
Softkey Внутренная резьба
Вкл: внутренная резьба
Выкл: наружная резьба
Цикл производит одноходовую или многоходовую наружную или
внутренную резьбу API. Глубина резьбы уменьшается у сбега
резьбы.
Параметры цикла
Точка старта X, Z
X1, Z1 точка старта резьбы (без предварительного пуска)
X2, Z2 конечная точка резьбы (без холостово хода)
F1 шаг резьбы (= подача)
U глубина резьбы
нет ввода: рассчитывается
Наружная резьба: U=0.6134*F1
Внутренная резьба: U=–0.5413*F1
I 1. глубина прохода
I<U: первый проход с „I“ – каждый следующий проход:
уменьшение глубины прохода до „J“
I=U: один проход
нет ввода: рассчитывается из U и F1
A угол врезания (default: 30°):
Диапазон: –60° < A < 60°
A<0: врезание от левой боковой поверхности
A>0: врезание от правой боковой поверхности
W конусный угол: диапазон: –45° < W < 45°
WE угол сбега: диапазон: 0° < WE < 90°
J глубина остаточного прохода – default: 1/100 mm
T номер инструмента
S скорость вращения/скорость резания
D число витков – default: 1 виток резьбы
Комбинации параметров для угла раствора конуса:
X1/Z1, X2/Z2
X1/Z1, Z2, W
Z1, X2/Z2, W
