4 Программирование циклов
4.9
Шаб
л
оны
раста
ч
ив
ания
и
фрез
еров
ания
Линейный шаблон растачивания на боковой
поверхности
На поверхности оболочки производится с
помощью «цикла сверления аксиально» линейный
шаблон сверления. Условием для такой обработки
являются позиционируемый шпиндель и
приводимые инструменты.

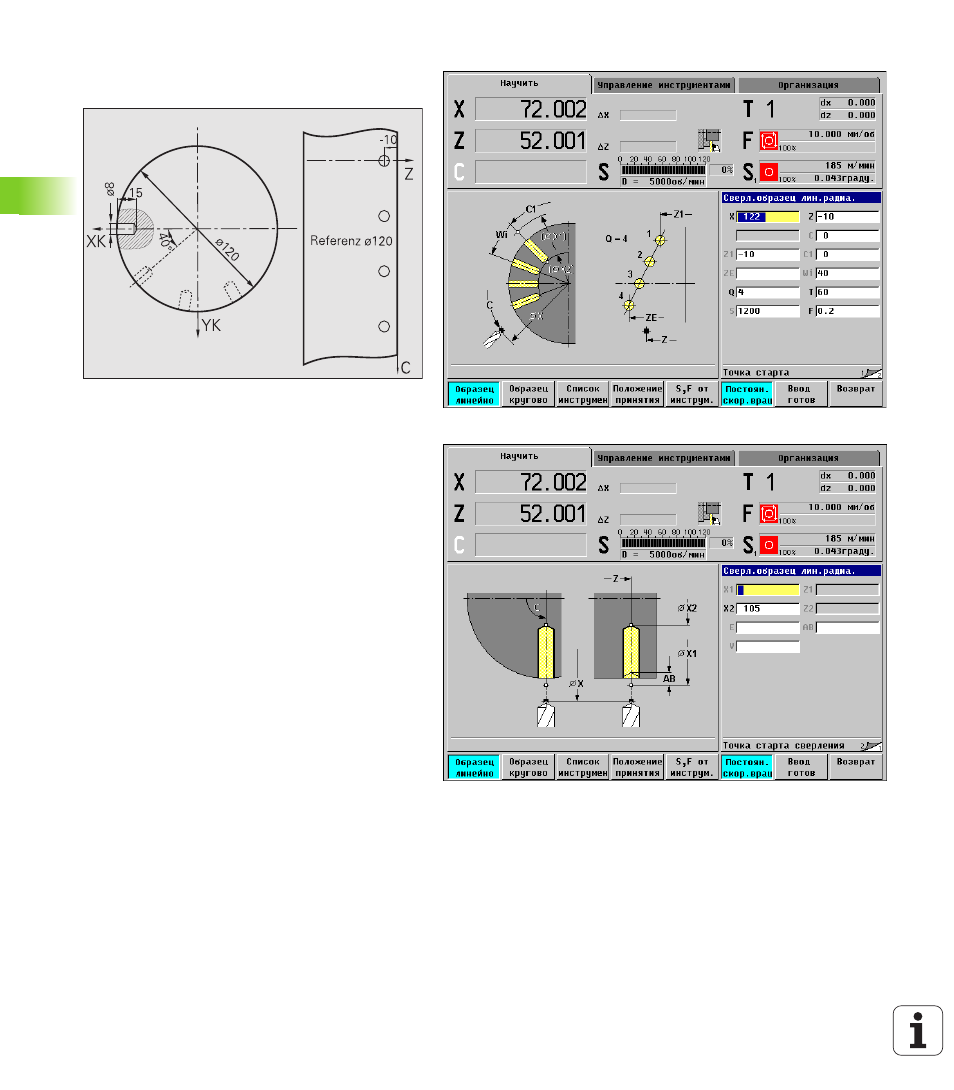

Шаблон растачивания определяется с помощью
координат первой расточки, количества расточек и
расстояния между расточками (рисунок спрва
вверху). При расточке указывается только глубина
(рисунок справа внизу).
Данные инструментов
WO = 2 – ориентация инструмента
I = 8 – диаметр сверления
B = 90 - угол при вершине
H = 1 – инструмент приводится
