HEIDENHAIN MANUALplus 4110 389
6.22
Обрабо
тка
шаб
л
онов

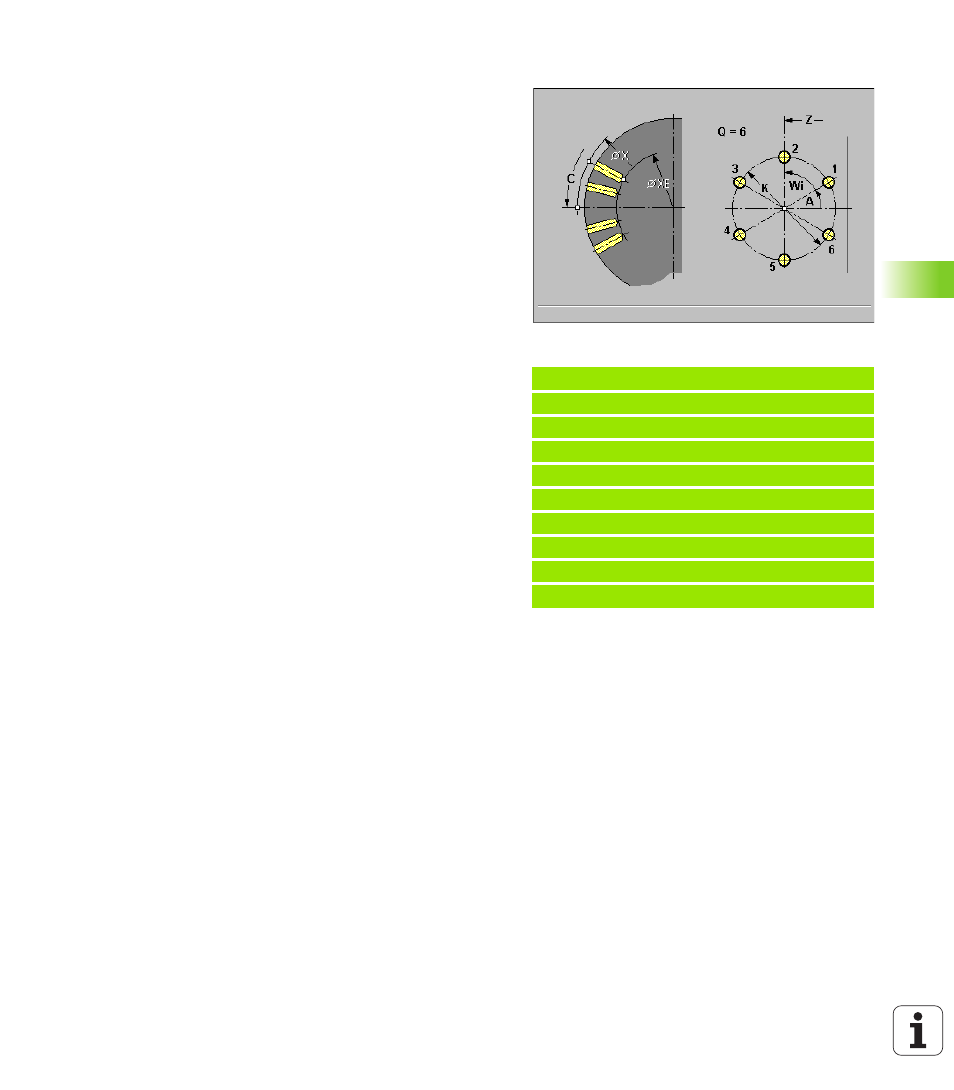

Шаблон круговой оболочка G746
G746 производит шаблоны сверления и фигур с регулярными
расстояниями на окружности или дуге окружности на боковой
поверхности.
Комбинации параметров для определения центра или позиции
шаблона:
„ Центр образца: Z и C
„ Позиции образца:
„ W и Q
„ Wi и Q
Если не введите «XE», то цикл сверления/фрезерования или
описание фигуры берется из следующего ЧУ-кадра. По этому
принциру комбинируется описания шаблона с циклами сверления
(G71, G74, G36) или обарботкой фрезерованием (определение
фигуры G314, G315, G317).
Параметры
 Z центр шаблона (полярно)
 C угол: центр образца (полюсно)
 X начальная точка сверления/обработки фрезерованием
(размер диаметра)
 XE конечная точка сверления/обработки фрезерованием
(размер диаметра)
 K диаметр: диаметр образца
 A начальный угол – положение первого отверстия/фигуры
 K диаметр: диаметр образца (default: актуальная позиция X)
 W конечный угол – положение последнего отверстия/фигуры
 Wi конечный угол – расстояние к следующей позиции
 Q количество отверстий/фигур (default: 1)
 V направление вращения (default: 0): установление места
отверстий/фигур (требуется, если W определено):
„ V=0: на более длинной дуге окружности
„ V=1: с A по часовой стрелке
„ V=2: с A против часовой стрелки
Пример: G746
%746.NC
[G746]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 X102 K7
N7 M15
КОНЕЦ
