504
9 Примеры
9.4 ICP-
пример
«
цик
л
прорезки
»
Закругление углов
Ввод закругления осуществляется через
«суперпозицию». Потом выбираете угол (Угол
вперед/Угол назад). Потом определяете «радиус
закругления B». MANUALplus включает
закругление в существующий контур ICP и рисует
«уточненный» контур.
MANUALplus предлогает следующий угол контура
для выбора. В этом примере все имеющиеся углы
закругляются.

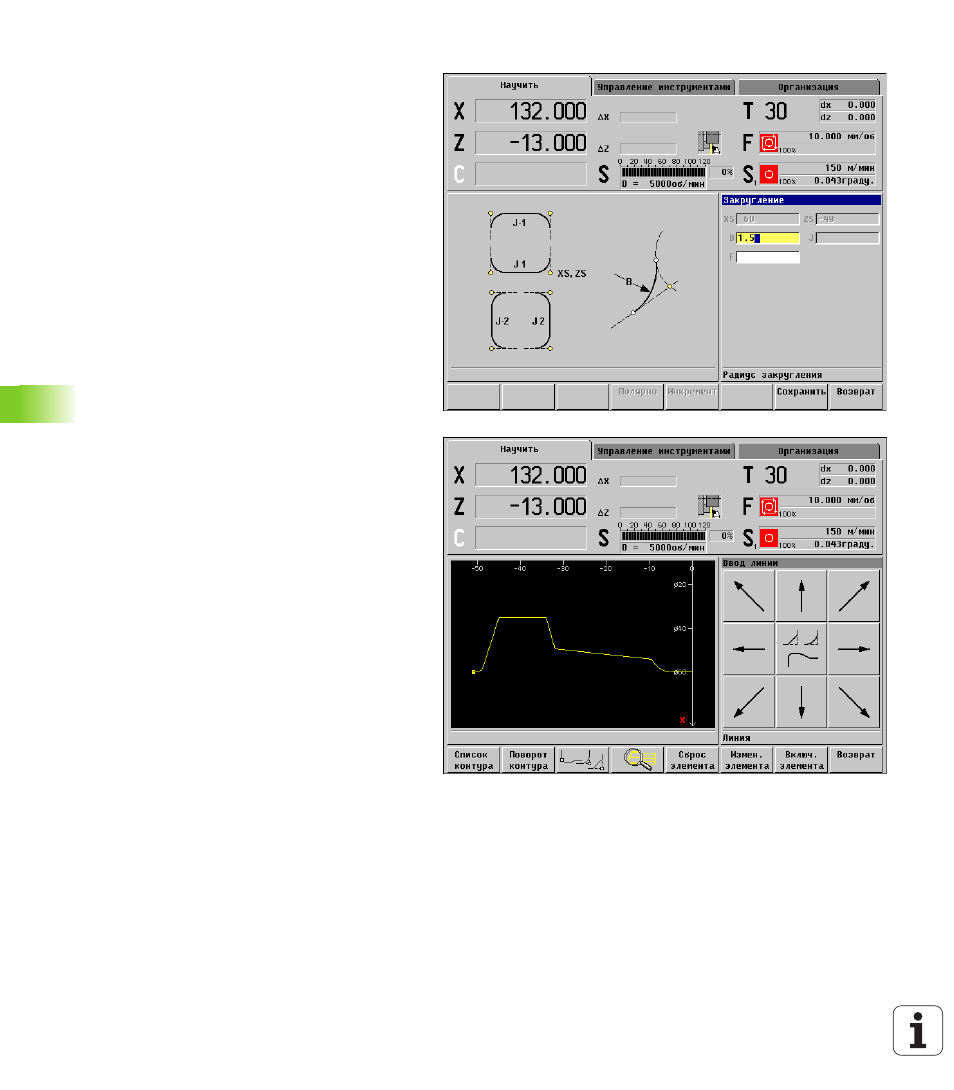

Контур ICP полностью введен (рисунок справа
внизу). Возврат заключает программирование
ICP и Ввод окончен цикл ICP.
