Увеличить/уменьшить – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 73
HEIDENHAIN MANUALplus 4110
73
3.9
Гр
аф
и
ч
ес
ко
е
м
о
делиров
ание
Увеличить/уменьшить
В программах циклов моделирование так
выбирает участок изображения, что указываются
все пути перемещения. В случае программ DIN и
DIN-макросов участок изображения
установливается на основании «актуальных
параметров – параметров графики – стандарной
величины окна/стандартной заготовки». Этот
метод действует также для вида торцовой и
боковой стороны.
Для согласования этой настройки, стоят в
распоряжении две ветви управления для
увеличения/уменьшения изображения и для
выбора отрезка изображения:
С помощью метода обслуживания 1 можете
желаемый отрезок изображения точно
предвыбирать и потом указать, а методом
обслуживания 2 «спонтанно» сместить картину,
увеличить ее или уменьшить. Иногда требуется
несколько шагов, чтобы показать желаемый
отрезок изображения требуемой величиной.
1

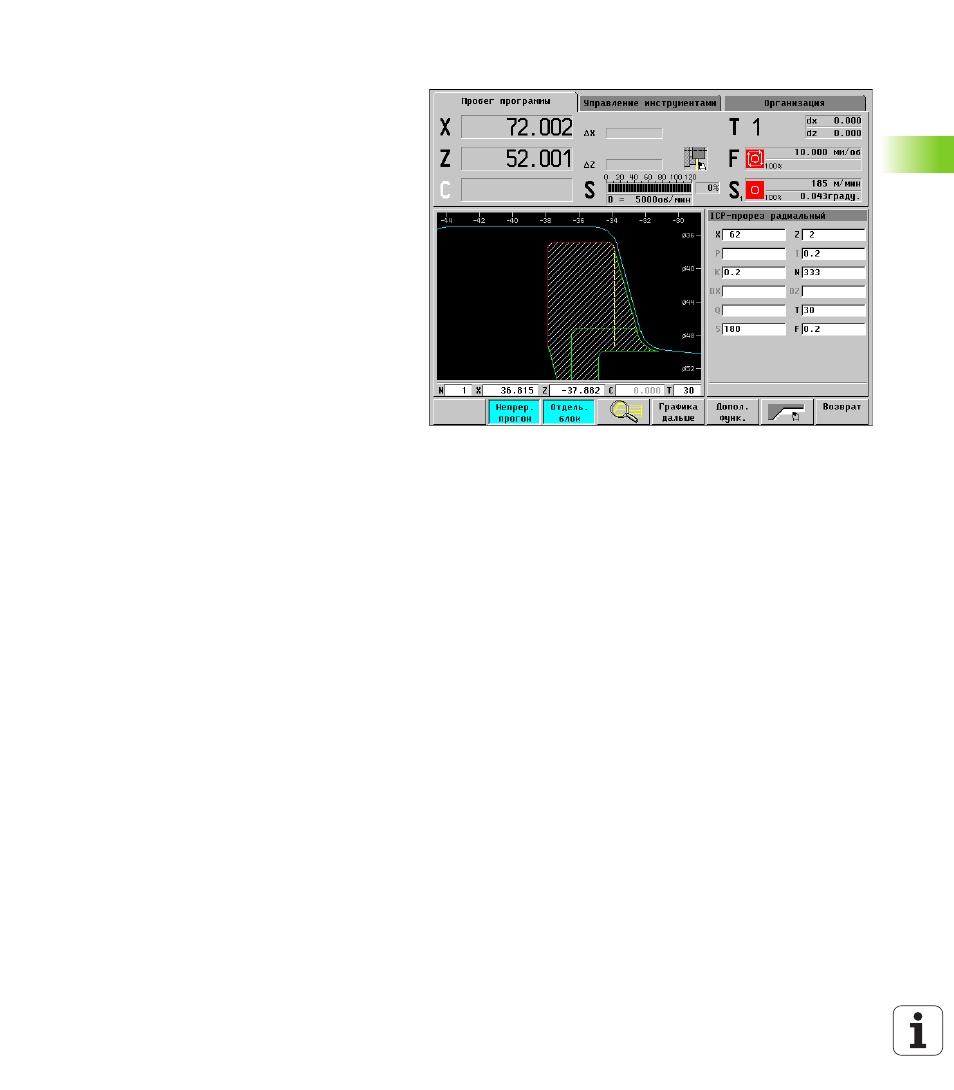

При нажатии «лупы» появляется «красный
прямоугольник» для выбора желаемого
отрезка изображения. Перемещаете этот
прямоугольник с помощью клавишей
курсора, увелчиваете его с «страница
вперед» и уменьшаете с «страница назад».
С Ввод изображается выбранный отрезок
изображения.
Дополнительно у оператора следующие
возможности обслуживания:
Расширение вида: из-за уменьшения
заготовки возможно изображать больше
рабочего пространства. Можно
использовать эти функции, если части
заготовки, предвыбираемой «красным
прямоугольником», не указываются в
окне графики.
Лупа выкл: все определенные отрезки
контура («заготовка») и пути
перемещения изображаются с
максимальной величиной.
Последняя лупа: возврат к последней
настройке лупы.
2
С «страница вперед/страница назад»
увеличиваете/уменьшаете изображение,
клавишамикурсора смещаете отрезок
изображения. Эти функции распологаемые
постоянно во время симуляции.
