4.5
Цик
л
ы
прорезки

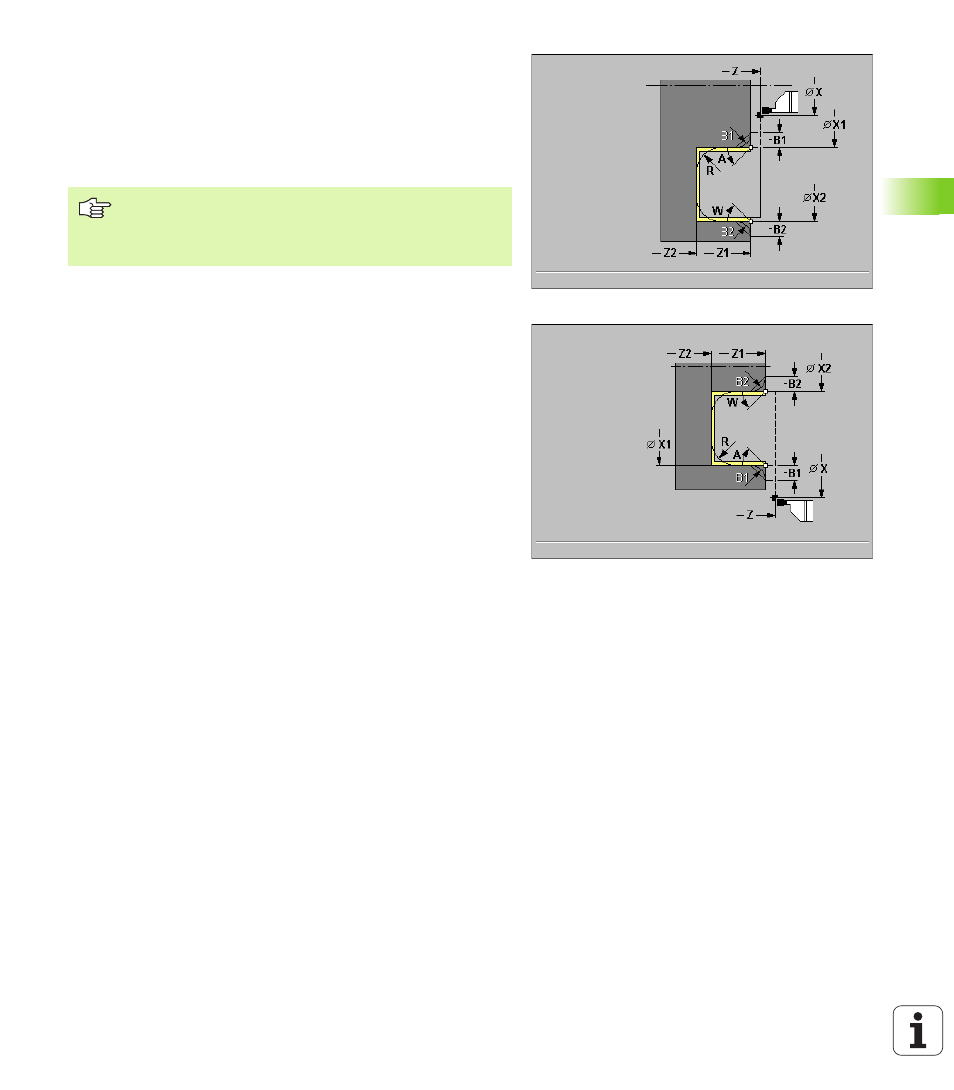

С помощью следующих выбираемых параметров определяете:
A:
наклон в начале контура
W:
наклон в конце контура
R:
Закругление (в обоих углах уклона контура)
B1:
фаска/закругление в начале контура
B2:
фаска/закруглени в конце контура
Отработка цикла
1 врезает из „X, Z“
2 выполняет чистовую обработку первой боковой поверхности
при учете выбираемых элементов контура, потом уклона
контура почти до «конечной точки Z2/X2»
3 выполняет чистовую обработку первой боковой поверхности
при учете выбираемых элементов контура, потом уклона
контура почти до «конечной точки Z2/X2»
4 выполняет чистовую обработку первой боковой поверхности
при учете выбираемых элементов контура, потом уклона
контура почти до «конечной точки Z2/X2»
5 выполняет чистовую обработку фаски/закруглуения в начале
контура/в конце контура, если определено
«Припуски загатовки I, K» определяют материал,
снимаемый при отработке цикла чистовой обработки.
Поэтому следует объязательно указать припуски при
выточивании – чистовой обработке.
