Ввод дуги контура точения

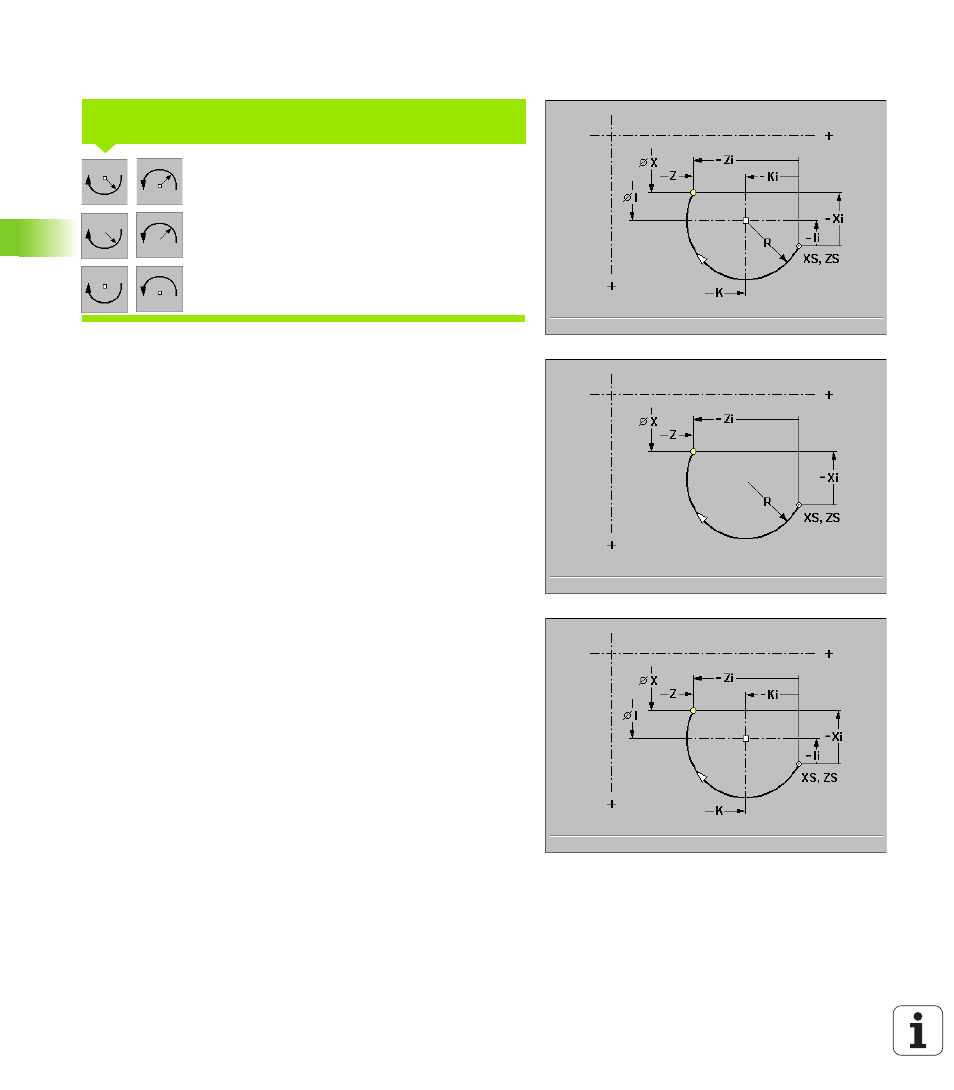

Дуга с центром и радиусом
Дуга с радиусом
Дуга с центром
Оператор назначает размеры дуги и определяет переход к
слудующему элементу контура.
Параметры (в случае «дуги с радиусом» центр не запрашивается
- в случае «дуги с центром» не запрашивается радиус)
XS, ZS точка старта в X/Z (= конечная точка последнего
элемента)
X, Z конечная точка в X/Z: конечная точка дуги окружности
Xi, Zi конечная точка в X/Z (инкрементно): расстояние точка
старта - конечная точка
I, K точка центра в X/Z: точка центра дуги окружности
Ii, Ki конечная точка в X/Z (инкрементно): расстояние точка
старта - центр
R радиус
F спецподача
ИЗБРАТЬ НАПРАВЛЕНИЕ ВРАЩЕНИЯ И ВИД НАЗНАЧЕНИЯ
РАЗМЕРОВ
