4 Программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки
Внутренная резьба и выточка резьбы
Обработка выполняется двумя шагами. «Выточка
резьбы DIN 76» производит выточку и надрез
резьбы. Потом «цикл резьбы» выполняет резьбу.

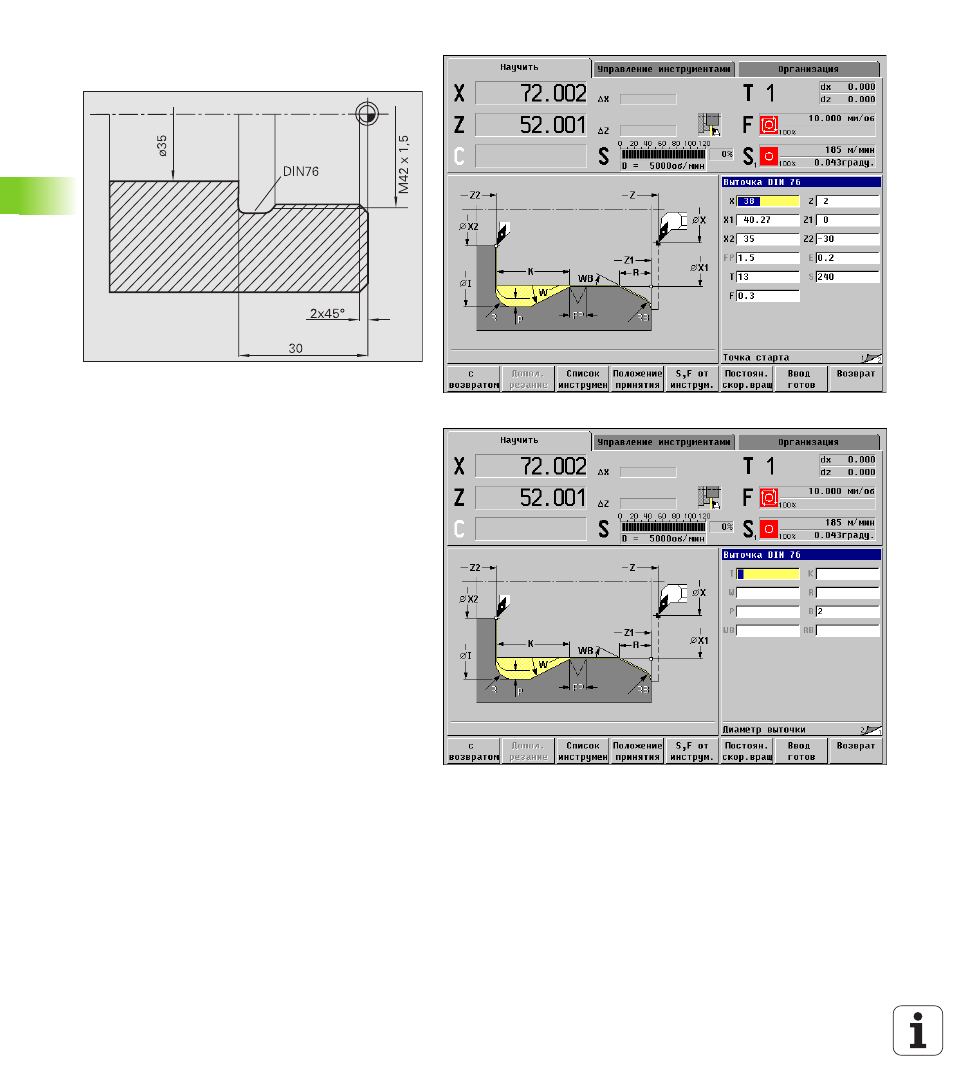

Шаг 1:
Программирование параметров выточки и
надреза резьбы в двух окнах ввода (рисунок
справа внизу и следующая страница справа
вверху).
MANUALplus определяет параметры выточки из
таблицы норм.
При надрезе резьбы предзадается только ширина
фаски. Угол 45° это значение default для «угла
надреза WB».
Данные инструментов
Токарные инструменты (для внутренней
обработки)
WO = 7 – ориентация инструмента
A = 93° - угол в плане
B = 55° - свободный угол
