50 3 Режим работы Станок
3.4
Наладка
станка
3.4 Наладка станка
Независимо от того, обрабатывается ли заготовка вручную или
автоматически, оператор должен «приготовить» станок. При
ручном режиме работы достигается через пункт меню «Наладка»
следующие функции:
„ Установление значений оси (определение нулевой точки
заготовки)
„ Установление зоны защиты
„ Установление точки смены инструмента
„ Установление значения оси C

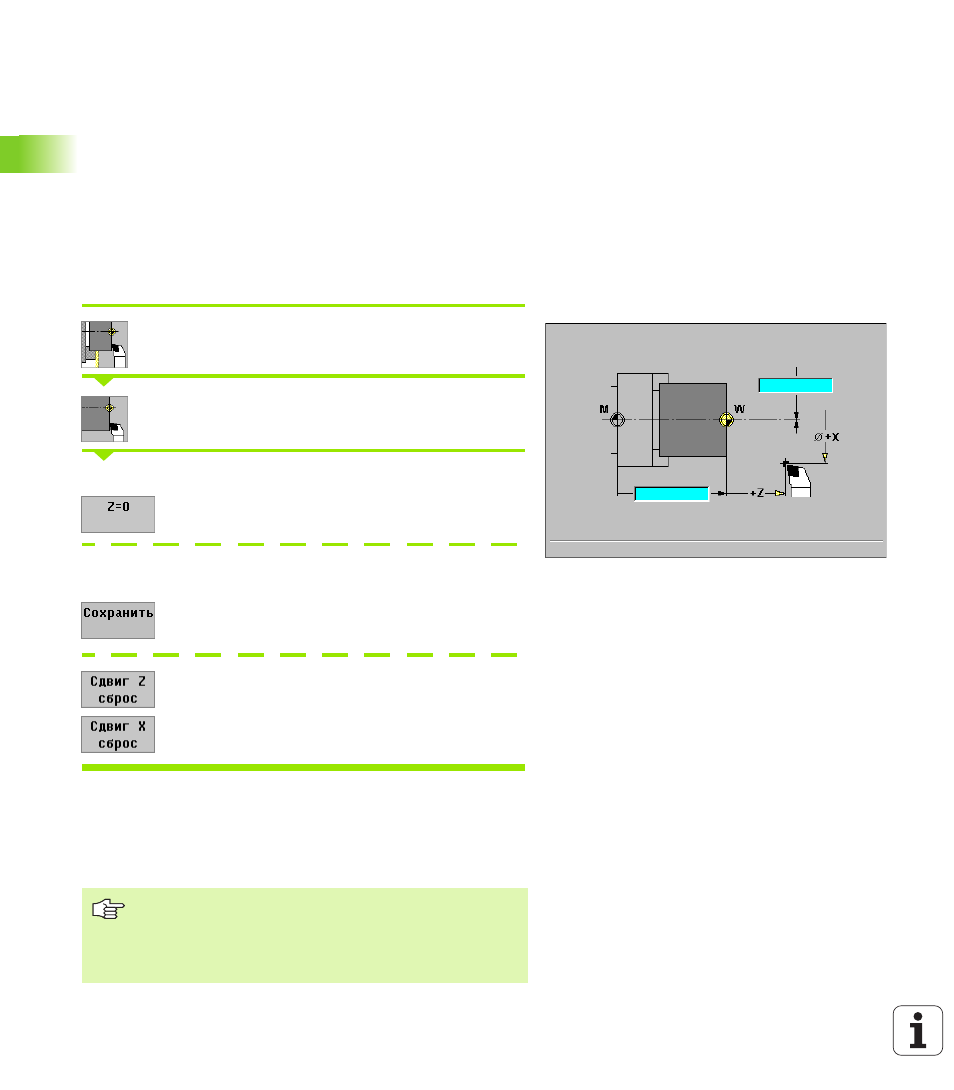

Определение нулевой точки загатовки
Выбрать «Наладка»
„Выбор «Установить значения по осям»
Нулевую точку загатовки (лобовая поверхность) закрацевать
Положение соприкосновения определить в
качестве «нулевой точки заготовки Z»
Расстояние инструмент – нулевая точка заготовки ввести как
«координата измерительной точки Z»
MANUALplus рассчитывает «нулевую точку
заготовки Z»
Нулевая точка станка Z = нулевая точка
заготовки Z (смещение = 0)
Нулевая точка станка X = нулевая точка
заготовки X (смещение = 0)
MANUALplus показывает на вспомогательном рисунке расстояние
нулевой точки станка – нулевой точки заготовки (называемое
также «смещением»).
В случае изменения нулевой точки заготовки получается новые
значения индикации.
Если изменяется нулевую точку заготовки в X, следует
ввести значение диаметра как «координата изме-
рительной точки X». Индикация на вспомогательном
рисунке показывает расстояние «нулевой точки станка
X – нулевой точки заготовки» как размер радиуса.
