Примеры циклов снятия стружки

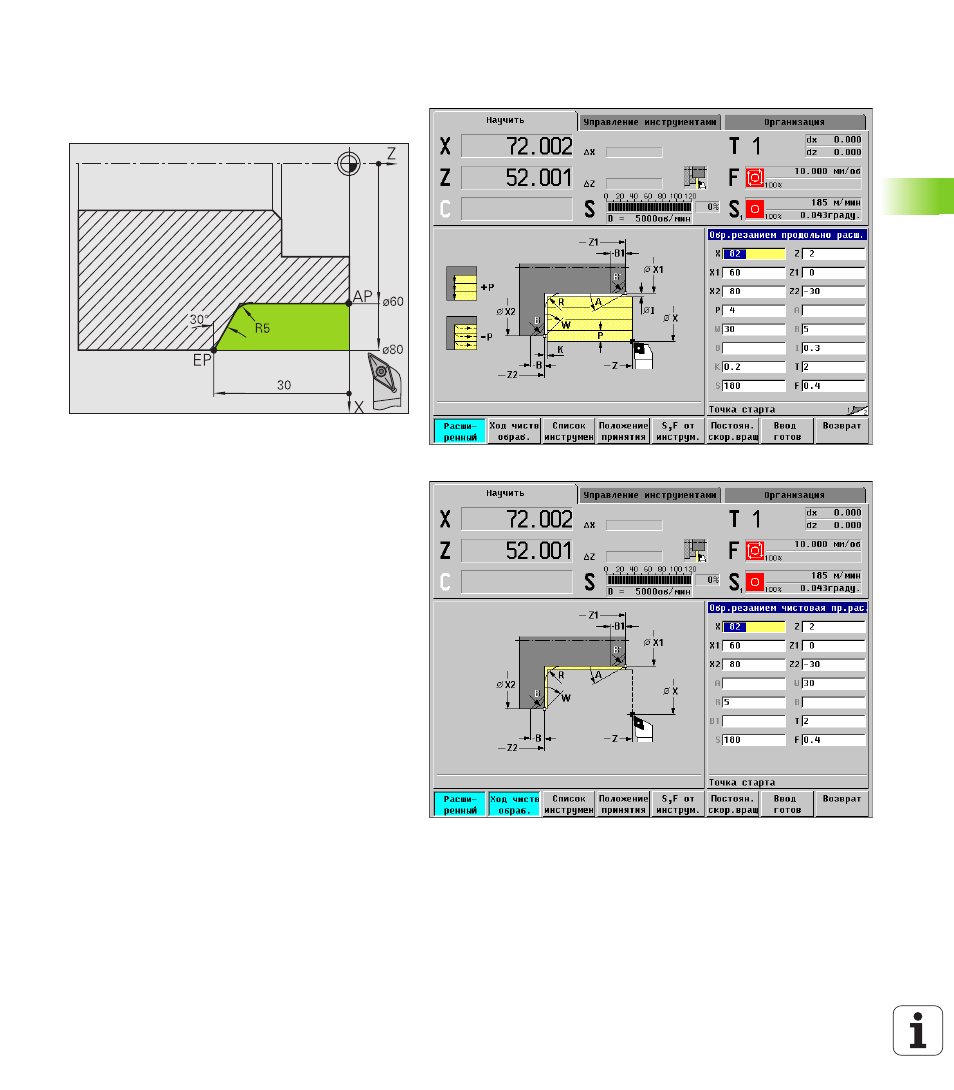

Черновая и чистовая обработка наружного
контура
Маркированный участок от «AP» (начальная точка
контура) до «EP» (конечная точка контура)
подвергается черновой обработке с «снятие
стружки продольно – расширенное» при учете
припусков (рисунок справа вверху). Следующий
шаг это чистовая обработка данного сегмента
контура с «снятие стружки – расширенное»
(рисунок справа внизу).
«Расширенный режим» производит как
закругление так и наклон в конце контура.
Параметры «начальная точка контура X1, Z1» и
«конечная точка контура X2, Z2» являются
решающими для направления резания и подвода
– здесь наружная обработка и подвод «в
направлении – X».
Данные инструментов
Токарные инструменты (для наружной
обработки)
WO = 1 – ориентация инструмента
A = 93° - угол в плане
B = 55° - свободный угол
