4 Программирование циклов
4.3
Цик
л
ы
от
д
ел
ь
н
ы
х
про
хо
д
ов
Круговая обработка
Выбор «отдельных проходов»
«Круговая обработка» (правое вращение)
выбрать
«Круговая обработка» (левое вращение) выбрать
Softkey с возвратом:
Выкл: инструмент остановливается в конце цикла
Вкл: инструмент возвращается к точке старта
Круговая обработка
Инструмент перемещается кругово от точки старта с подачей к
«конечной точке контура» и остановливается в конце цикла.
Контур кругово («с возвратом»)
Инструмент подводится, выполняет круговой проход и
возвращается в конце цикла к точке старта. Коррекция радиуса

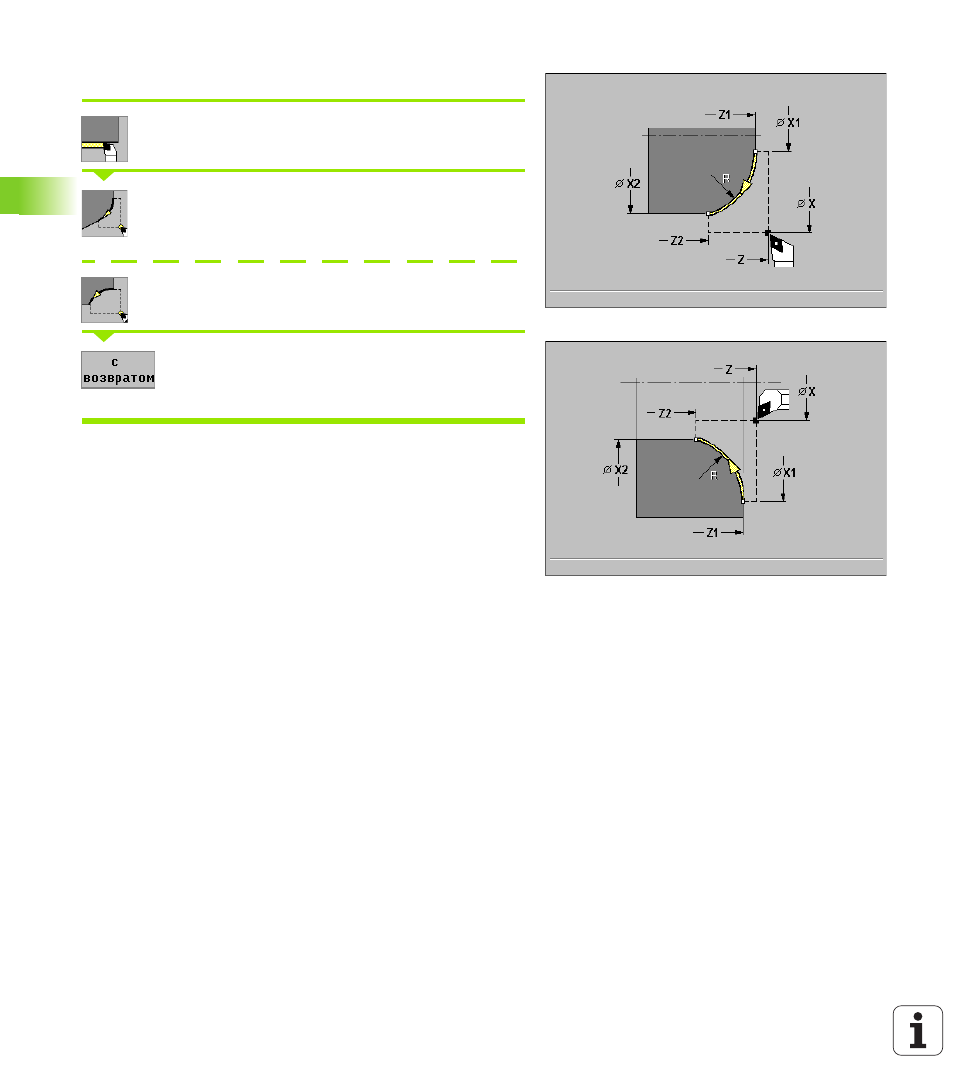

режущей кромки учитывается (рисунки справа).
Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка контура (при «с возвратом»)
X2, Z2 конечная точка контура
R радиус закругления
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Отработка цикла при «с возвратом»
1 перемещается параллельно к оси от «X, Z» к «начальной точке
X1, Z1»
2 перемещается кругово с подачей к «конечной точке X2, Z2»
3 поднимается и возвращается параллельно к оси на точку
старта
