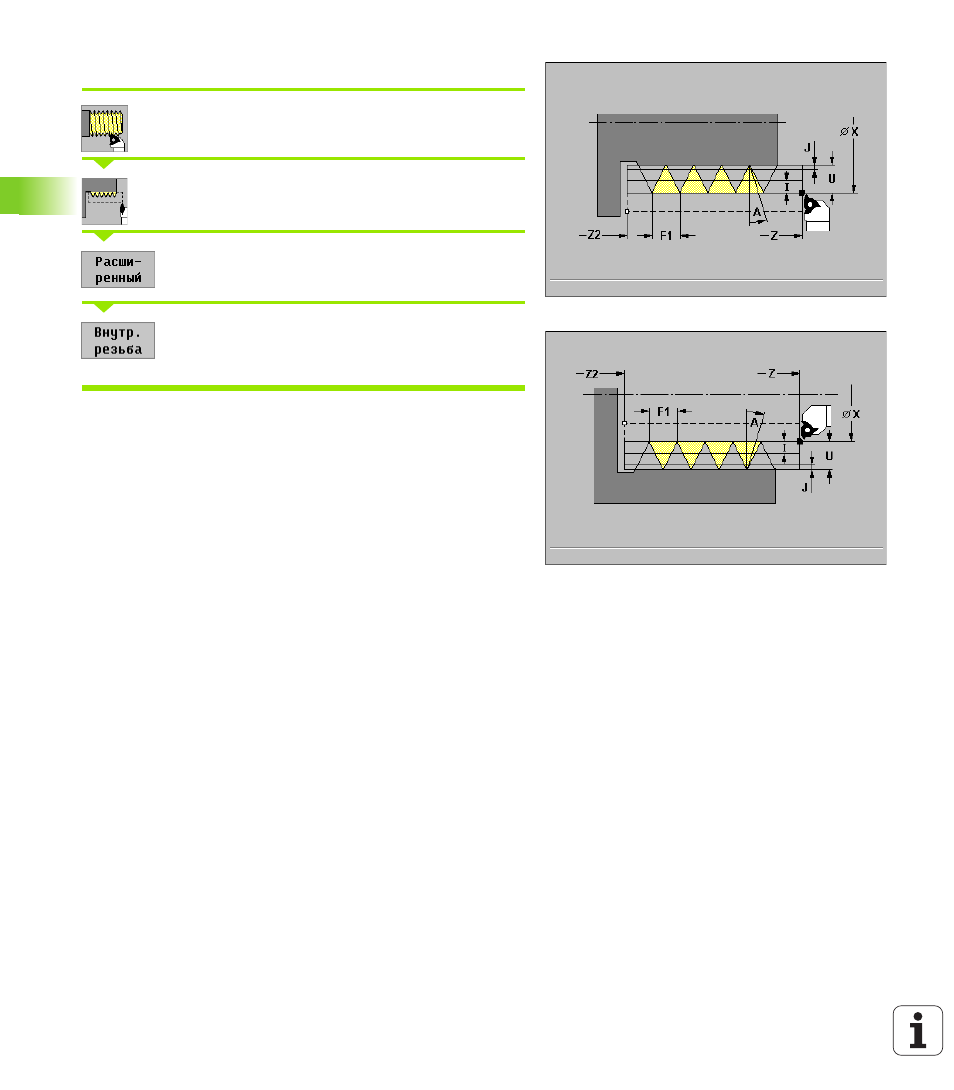

Цикл резьбы (продольно) - расширенный
Выбрать «нарезание резьбы»
Выбрать «цикл резьбонарезания»
Расширенный подключить
Softkey Внутренная резьба
Вкл: внутренная резьба
Выкл: наружная резьба
Цикл производит одноходовую или многоходовую наружную или
внутренную резьбу. Резьба начинается в «точке старта X» и
кончится в «конечной точке Z2» (без подхода и холостого хода).
Параметры цикла
X, Z точка старта резьбы (без предварительного пуска)
Z2 конечная точка резьбы (без холостово хода)
F1 шаг резьбы (= подача)
U глубина резьбы
нет ввода: рассчитывается
Наружная резьба: U=0.6134*F1
Внутренная резьба: U=–0.5413*F1
I 1. глубина прохода
I<U: первый проход с „I“ – каждый следующий проход:
уменьшение глубины прохода до „J“
I=U: один проход
нет ввода: рассчитывается из U и F1
A угол врезания (default: 30°):
Диапазон: –60° < A < 60°
A<0: врезание от левой боковой поверхности
A>0: врезание от правой боковой поверхности
J глубина остаточного прохода – default: 1/100 mm
D число витков – default: 1 виток резьбы
E инкрементный шаг – default: 0
E=0: константный шаг
E>0: увеличивает шаг для каждого поворота на E
E<0: уменьшает шаг для каждого поворота на E
T номер инструмента
S скорость вращения/скорость резания
