496
9 Примеры
9.4 ICP-
пример
«
цик
л
прорезки
»

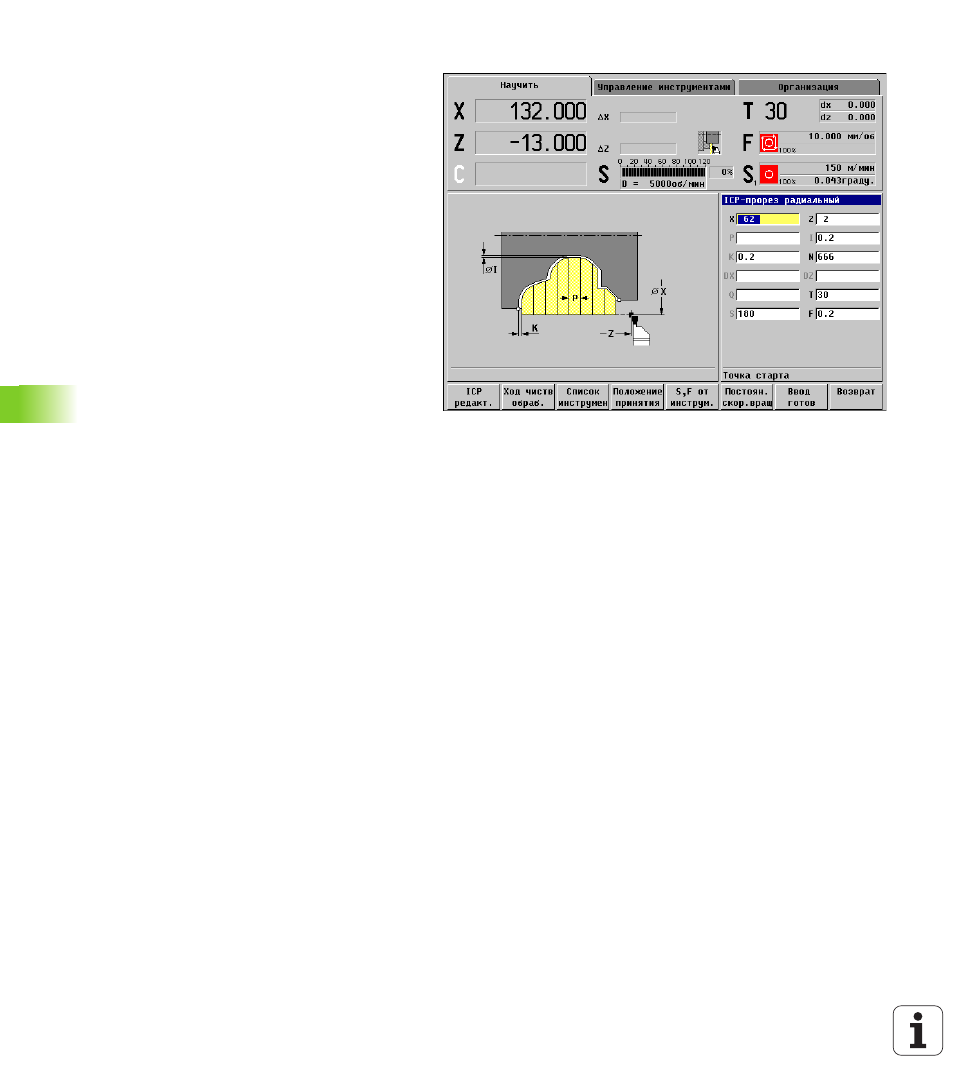

Прорезка радиально ICP
Принимается, что станок настроен и находится в
режиме «Приучения».
В цикл прорезки ICP вводятся припуски для
предварительной прорезки. Ширина прорезки не
вводится. MANUALplus рассчитывает потом
распределение проходов с подводами < 80%
определенной в данных инструмента шириной
кромки (рисунок справа вверху).
После спецификации параметров цикла
переходим с ICP Edit к программировании ICP.
Включить элемент переключает на режим
ввода.
Сначала вводится «грубый контур». Потом с
помощью «суперпозиции» определяется
закругления.
