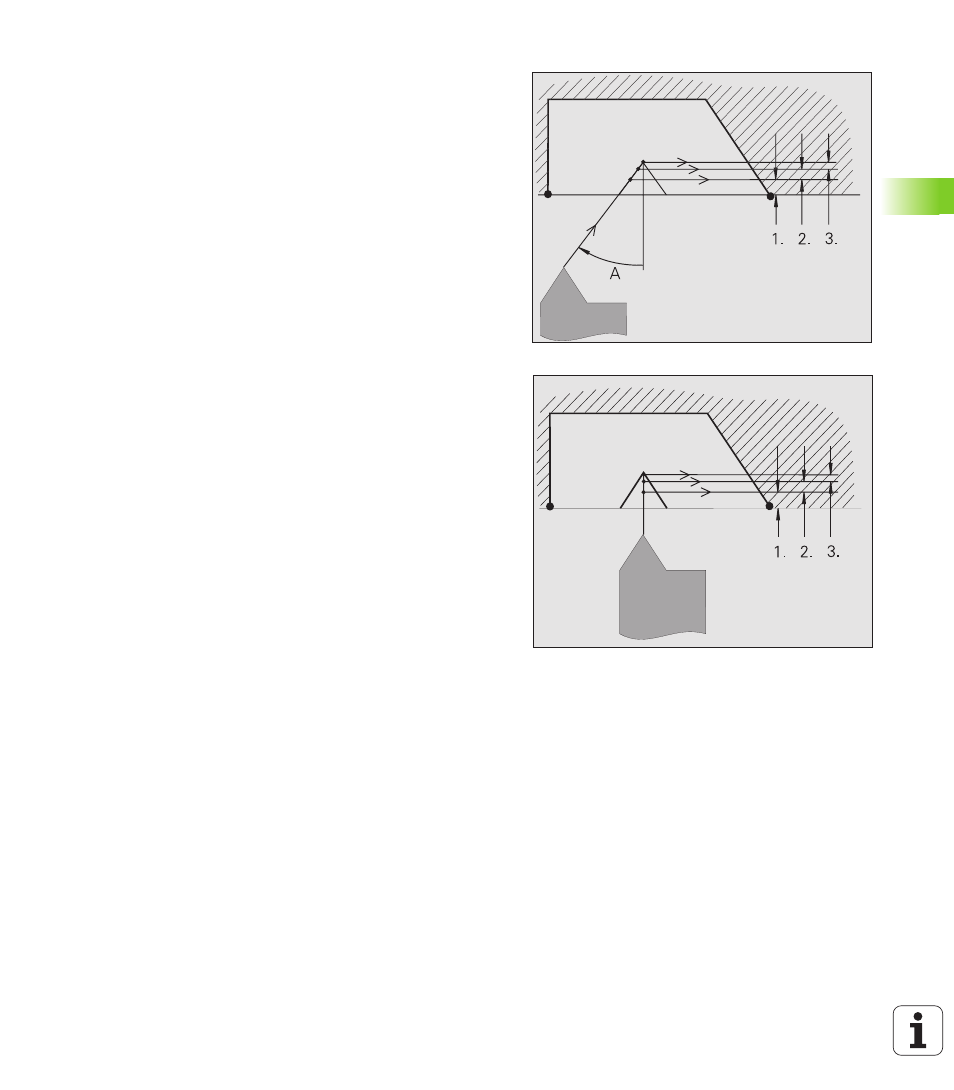

Угол подачи (угол боковых поверхностей)
В некоторых циклах нарезания резьбы можете указать угол
подачи. Рисунки справа объясняют способ работы под углом
подачи в - 30° (смотри рисунок справа вверху) или под углом
подачи в 0° (рисунок справа вверху).
Глубина резьбы, распределение проходов
Глубина резьбы программируется во всех циклах резьбы.
MANUALplus редуцирует глубину прохода с каждым проходом
(рисунок справа по середине).
Суперпозиции маховичка в случае циклов резьбонарезания
Начиная с версии ПО 526 488-09 можно повлиять на текущее
нарезание резь-бы путем суперпозиций маховичка в X и Z и таким
образом оптимизировать выполнение резьбы. Суперпозиция
маховичка должна быть введена производителем станков в
объем действия и должна активироваться переключателем на
пульте обслуживания станка.
Суперпозции ограничены:
X-направление (глубина резьбы): в зависимости от актуальной
глубины прохода, при чем точка старта и конечная точка резьбы
в X являются предельными точками.
Z-направление: максимльно один заход резьбы, при чем точка
старта и конечная точка резьбы в Z являются предельными
точками.
Подход резьбы/сбег резьбы
Суппорт требует подхода перед резьбой, для ускорения на
программированную скорость подачи и сбега в конце резьбы для
приторможения.
Если подход/сбег резьбы слишком короткий, то может потерпеть
качество. MANUALplus сообщает в этом случае предупреждение.
Расчет длины подхода:
BA > 0,75 * (F*S)І / a + 0,15
Расчет длины сбега:
BA > 0,75 * (F*S)І / e + 0,15
BA:
минимальная длина подхода
BE:
минимальная длина сбега
F:
Шаг резьбы в мм/оборот
S:
Скорость вращения в повороты/секунда
a:
Ускорение в мм/секІ (смотри “Параметры конфигурации”
на странице 435 – 1105 «ускорение запись пуска»)
e:
Ускорение в мм/секІ (смотри “Параметры конфигурации”
на странице 435 – 1105 «ускорение запис конца»)
