9 Примеры
9.4 ICP-
пример
«
цик
л
прорезки
»

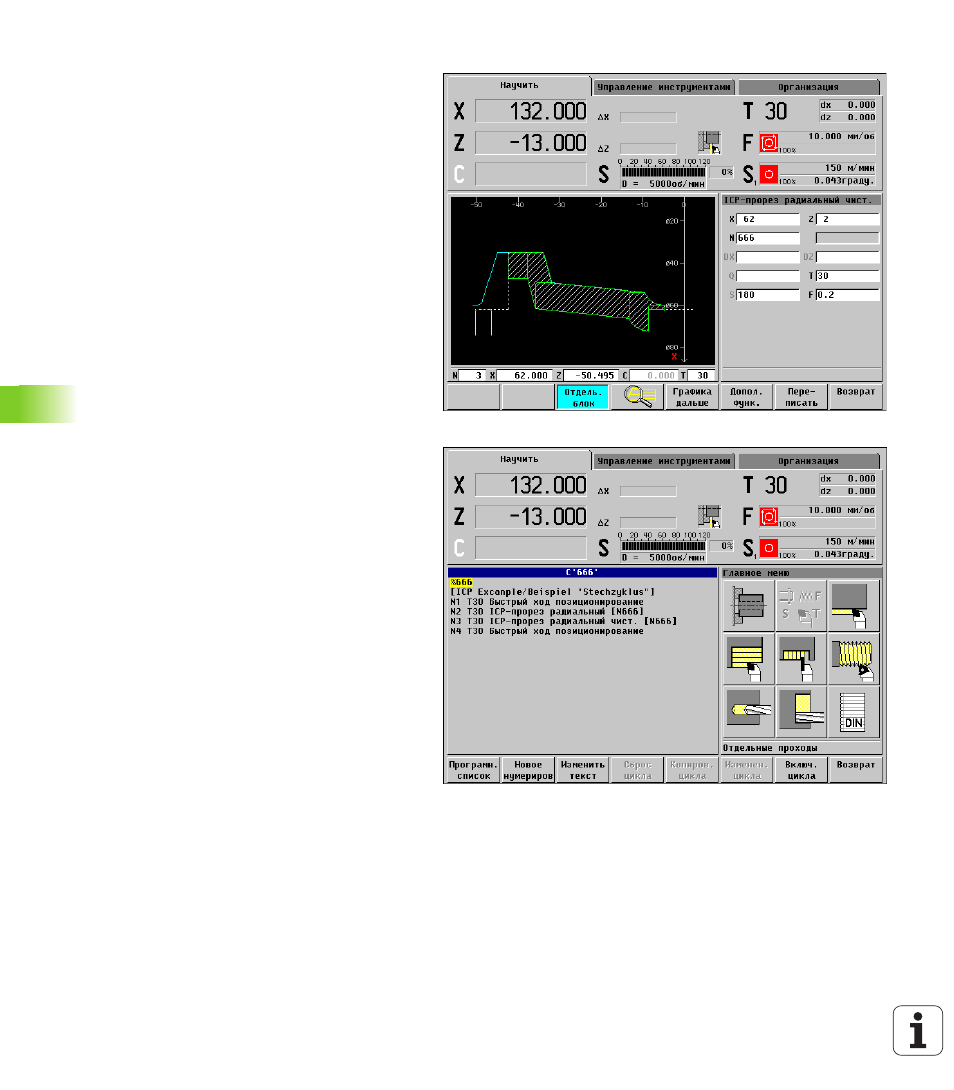

Проверка ICP-прорезки (чистовая обработка)
Процесс цикла чистовой обработки прорезанием
ICP проверяется с помощью «графической
симуляции» (Softkey Графика). В этом примере
процесс чистовобработки еще не окончен (рисунок
справа вверху).
Затем цикл переписывается с помощью
Записать в память или Перезапись в
программу циклов.
Программа циклов ICP-пример «прорезка»
Созданная программа циклов содержит кроме
циклов ICP также циклы позиционирования для
смены инструмента (смотри рисунок справа).
Задачи циклов:
N1: Прорезка контура
N2: Чистовая обработка контура
N3: Позиционирование для вынятия
загатовки
