6 DIN-программирование
6.20
Обрабо
тка
т
орцов
ой
пов
ер
хно
сти
Дуга окружности торцевая поверхность G102/G103
Команда геометрии: G102/G103 определяет дугу окружности на
контуре торцевой поверхности.
Команда обработки: инструмент перемещается кругово с
подачей до «конечной точки».

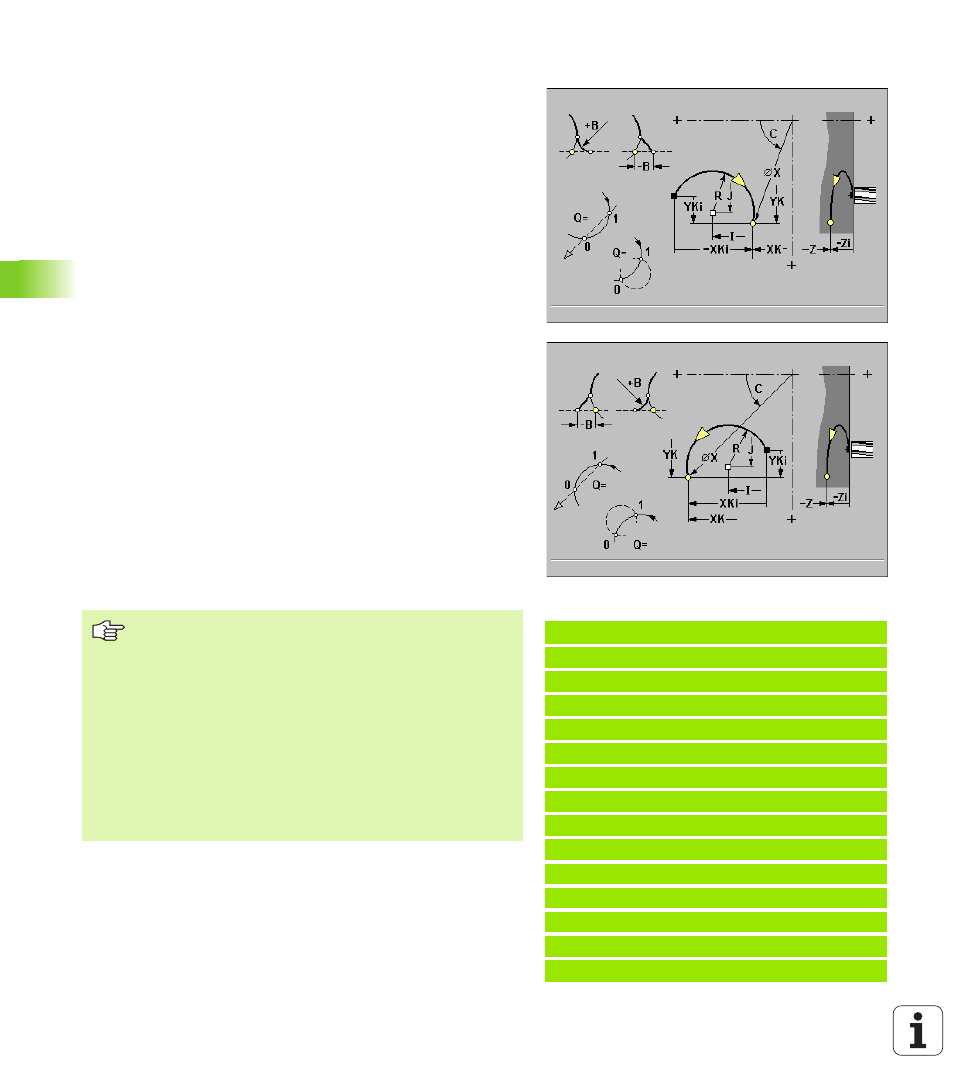

Направление вращения возмите из вспомогательного рисунка.
Параметры
X конечная точка (размер диаметра)
C конечный угол – направление угла: смотри
вспомогательный рисунок
XK конечная точка (декартово)
YK конечная точка (декартово)
R радиус
I центр (декартово)
K центр (декартово)
Q точка пересечения (default: Q=0): если появляются при
расчете конечной точки две возможности решения, то «Q»
определяет конечную точку.
B фаска/закругление: переход к следующему элементу
контура. Программируете теоретическую конечную точку
элемента контура, если вводите фаску/закругление.
В нет ввода: тангенциальный переход
B=0: не тангенциальный переход
B>0: радиус закругления
B<0: ширина фаски
Z конечная точка
Пример: G102, G103
%100.NC
[G100, G101, G102, G103, G793]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G100 XK20 YK5
N7 G101 XK50 B5
N8 G103 XK5 YK50 R50 Q1 B5
N9 G101 XK5 YK20 B5
N10 G102 XK20 YK5 R20 B5
N11 G80
N12 M15
КОНЕЦ
Определите конечную точку лио в полярных либо в
прямоугольных координатах.
Конечная точка в начале системы коорднат: XK=0,
YK=0 программировать
Программировать «центр» или «радиус»
Если центр круга не программирован, то
рассчитывается центр, дающий коротчейшую дугу
окружности.
только при G102/G103 допускается как команда
геометрии: параметры Q, B
только при G102/G103 допускается как команда
обработки: параметр Z
