4 Программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

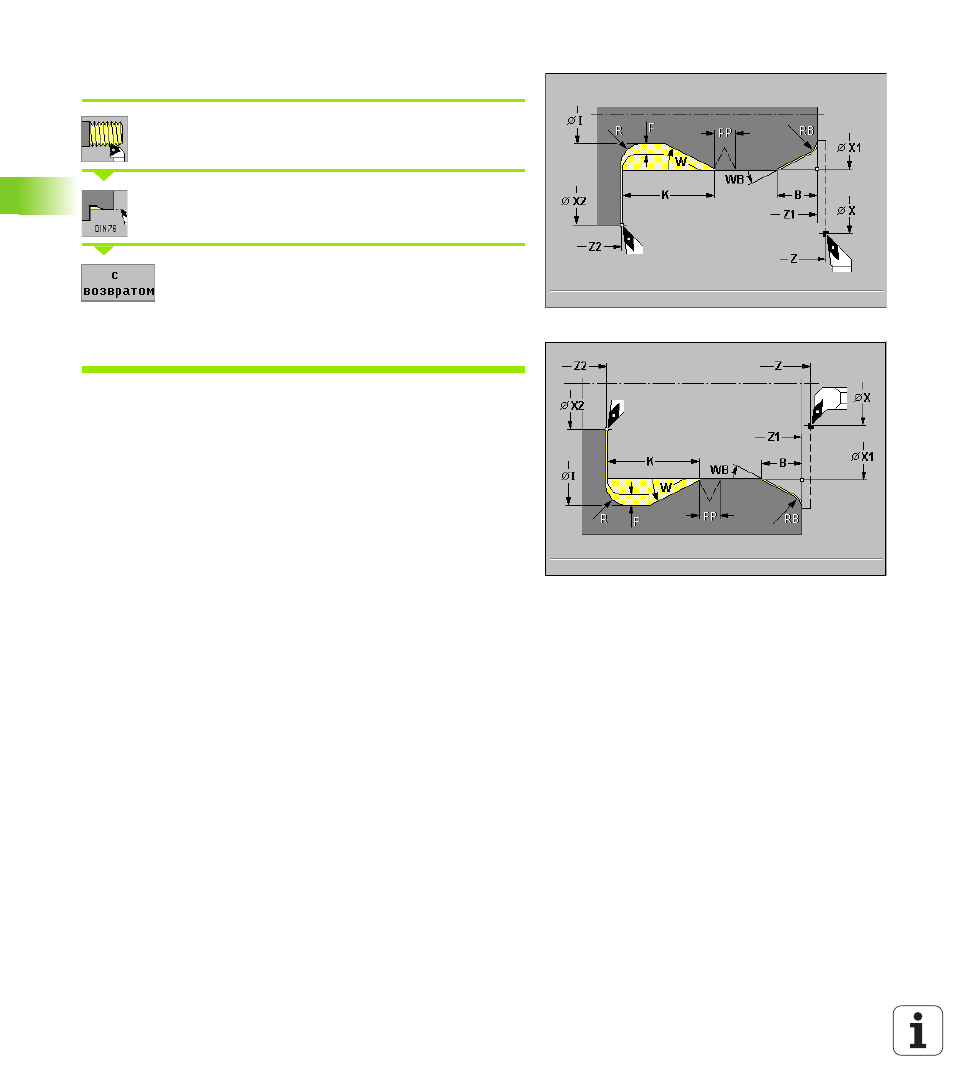

Выточка DIN 76
Выбрать «нарезание резьбы»
Выбрать «выточка DIN 76»
Softkey с возвратом:
Выкл: инструмент остановливается в конце цикла
(рисунки справа)
Вкл: нструмент возвращается к точке старта
(рисунки следующая страница)
Цикл производит выточку резьбы DIN76, надрез резьбы, цилиндр
и прилегающую плоскую поверхность. Надрез резьбы
производится, если укажете «B» или «RB».
Параметры цикла
Точка старта X, Z
X1, Z1 точка старта цилиндра
X2, Z2 конечная точка торцевой поверхности
FP шаг резьбы – default: таблица норм
E редуцированная подача для погружения и для надреза
резьбы – default: подача F
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
I диаметр выточки – default: таблица норм
K длина выточки – default: таблица норм
W угол выточки - default: таблица норм
R радиус выточки (по обоим сторонам выточки) – default:
таблица норм
P припуск выточки
P>0: разделение на предварительное точение и чистовую
обточку – «P» это продольный припуск, припуск торцевой
поверхности состовляет всегда 0,1 мм.
нет ввода: обработка одним проходом
B длина надреза цилиндра – default: без надреза резьбы
WB угол надреза – default: 45 °
RB радиус надреза – default: без радиуса надреза
