9 Примеры
9.2 ICP-
приме
р
«
резьбов
ая
ца
п
ф
а
»

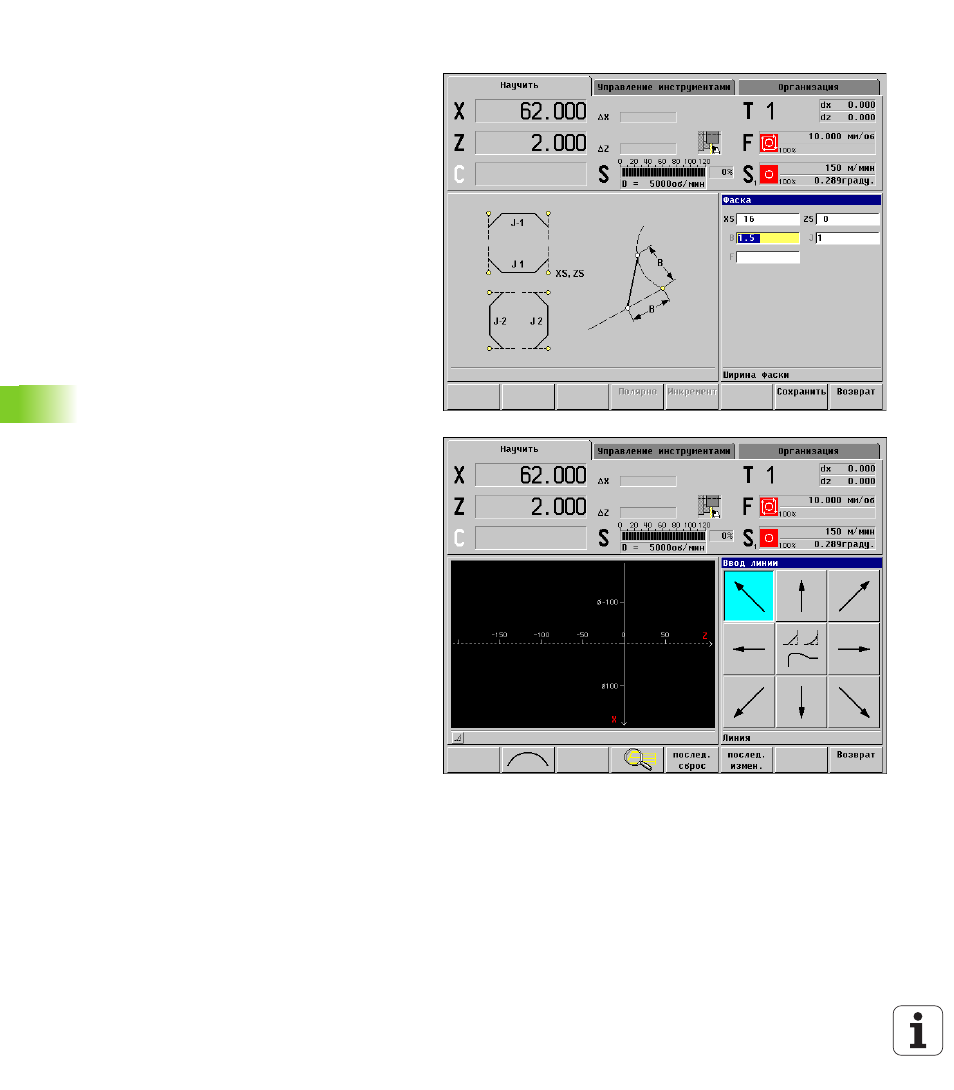

Элемент контура 1
Контур начинается с надреза резьбы (фаски).
Определение точки старта контура наступает при
дефиниции первого элемента контура в «XS, ZS».
Точка старта является также угловой точкой
фаски.
В случае фаски как первого элемента контура
установливается положение фаски из «положения
элемента J» - здесь «J=1» (рисунок справа
вверху).
Прилегающий элемент еще неизвестен, фаска
считывается «нерешенным элементом».
MANUALplus позиционирует соответственный
символ пониже окна графики (рисунок справа
внизу).
