Нарезание внутренней резьбы аксиально/
радиально
Выбрать «сверление»
Выбрать «нарезание внутренней резьбы
аксиально»
Выбрать «нарезание внутренней резьбы
радиально»

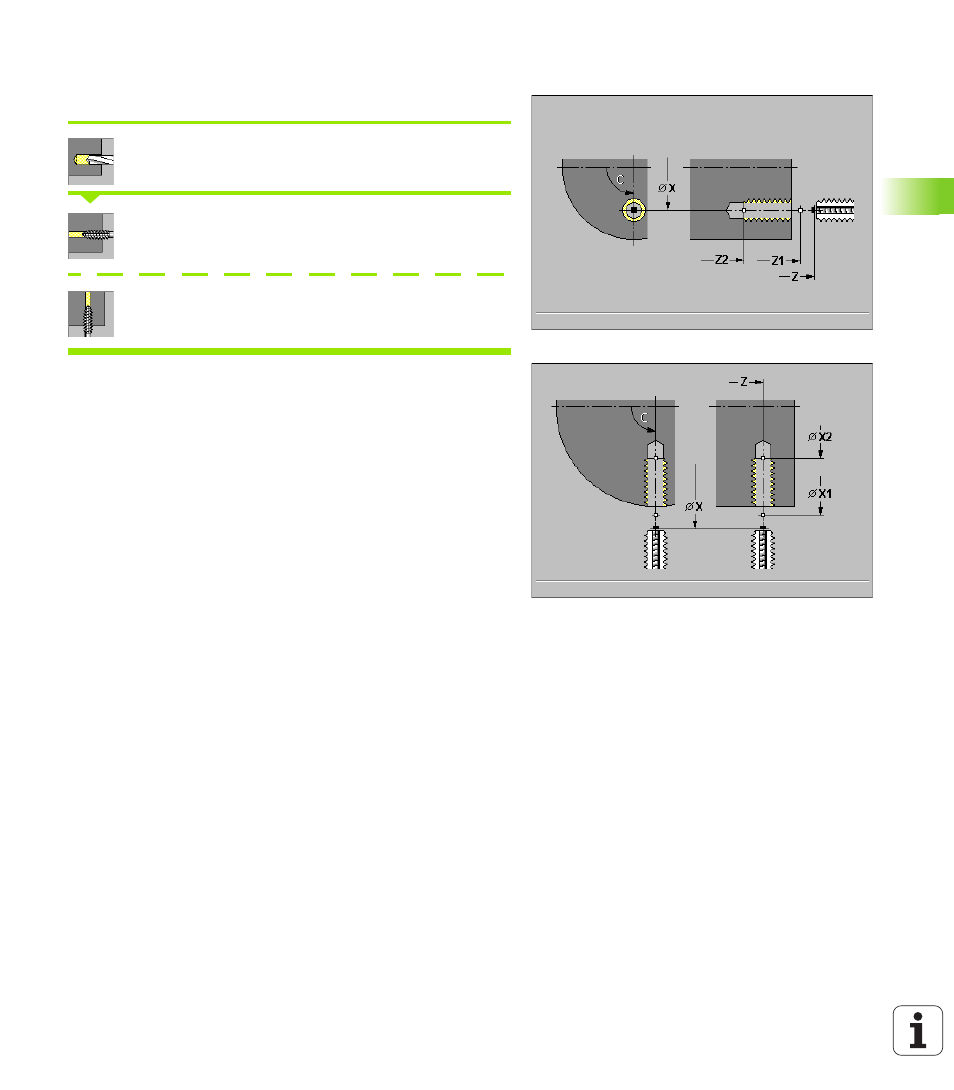

Цикл режет резьбу на торцевой/боковой поверхности.
Значение „длины выхода L“: следует использовать этот
параметр для цанг с компенсацией длины. Цикл рассчитывает на
основе глубины резьбы, программированного шага и "длины
выхода" новый номинальный шаг. Номинальный шаг является
немного меньше шага метчика. При выполнении резьбы сверло
вынимается из зажимного патрона на "длину выхода". Таким
образом достигается лучшей стойкости метчиков.
Параметры цикла
 Точка старта X, Z
 C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
 F1 шаг резьбы (= подача) – default: подача из описания
инструмента
 B длина подвода (default: 2 * шаг резьбы F1) для достижения
программированной скорости вращения и подачи
 SR скорость вращения возврата (default: та же самая
скорость вращения как при нарезании внутренней резьбы) для
быстрого возврата метчика
 L длина выхода (default: 0) при использовании цанг с
компенсированием длины
 T номер инструмента
 S скорость вращения/скорость резания
Расточивание аксиально:
 Z1 точка старта сверления – default: отверстие от „Z“
 Z2 конечная точка расточки
Расточивание радиально:
 X1 точка старта отверстия – default: отверстие от „X“
 X2 коненая точка расточки
