Наладка станка, 1 ра б о та с manualplus – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 459
HEIDENHAIN MANUALplus 4110
459
9.1
Ра
б
о
та
с
MANUALplus
Наладка станка
Условие: инструменты T1, T2, и T3 записаны
Зажим обрабатываемой детали
использование измеренного
инструмента и определение в
«установить S, F, T» данные
машины
Подготовка «Установление нулевой точки
обрабатываемой детали» и «измерение
инструментов» ( в режиме «вручную» с помощью
маховичков/толчковых органов управления):
Торцовую поверхность создать
Диаметр подготовить
Установить нулевую точку

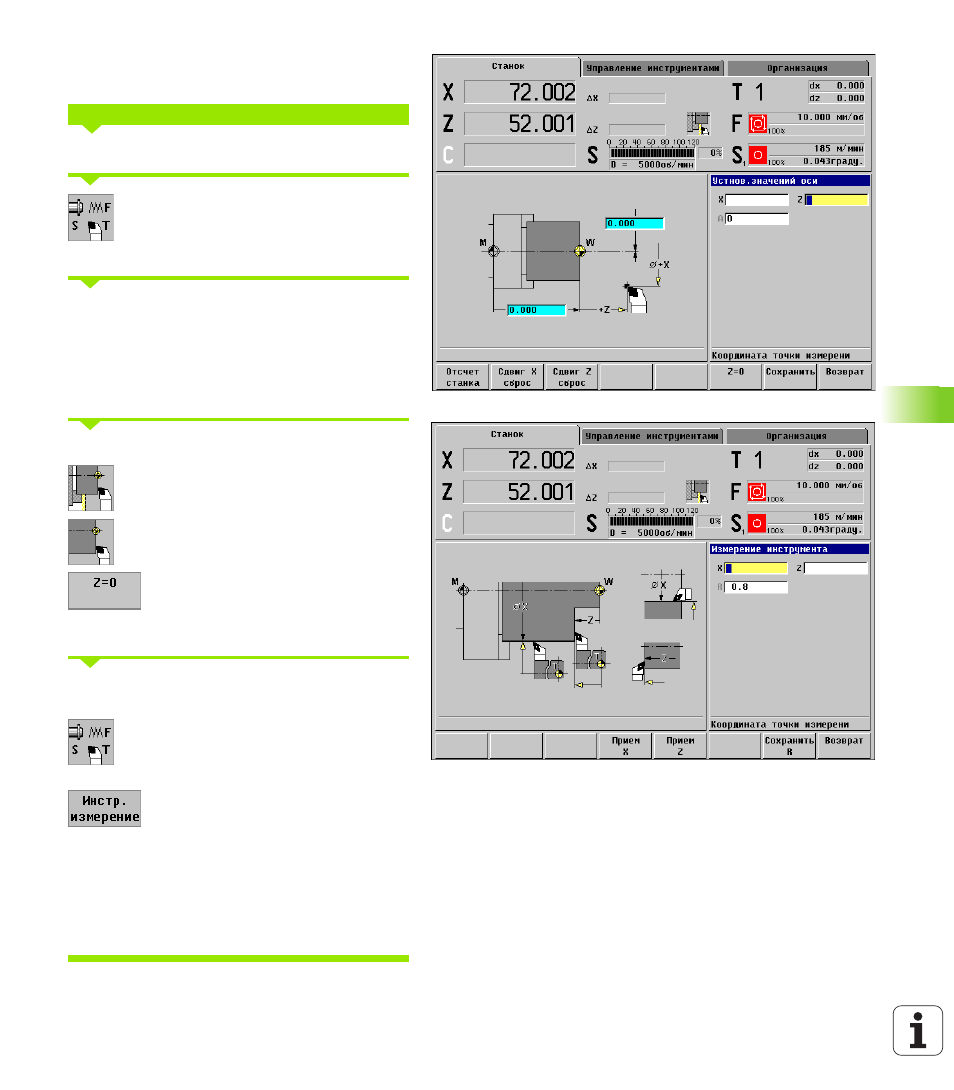

Избрать «Наладка»
Выбор «Установить значения по
осям»
Закрацевать торцовую плоскость и
принят эту позуцию в качестве
нулевой точки обрабатываемой
детали
Измерение инструмента (для всех
инструментов):
Употребить инструмент и
определить в «Установить S, F, T»
номер T
Измерение инструмента нажать
Диаметр закрацевать и размер диаметра
записать как «Координата точки измерения X».
Закрацевать торцовую поверхность и записать
«0» как «Координата точки измерения Z».
(Торцовая поверхность была определена в
качестве нулевой точки обрабатываемой детали).
Операции наладки
