Параметры вводимые оператором объязательно учитываются –
даже если таблица норм предусмотривает другие значения.
Параметры выточки, которые не указаны, MANUALplus
определяет на основании таблицы норм (смотри “DIN 76 –
параметры выточки” на странице 525“):
«Шаг резьбы FP» на основании диаметра «X1»
Параметры I, K, W, и R на основании «FP»

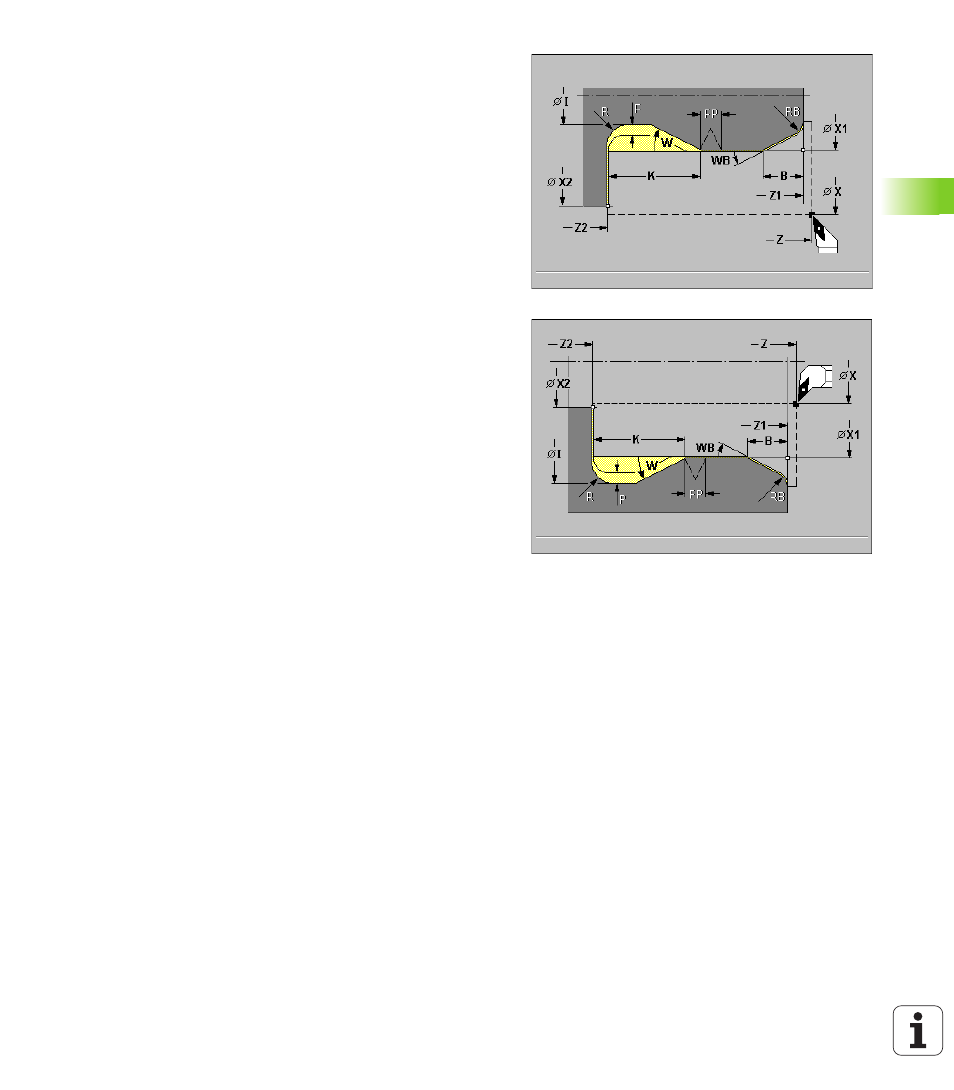

Отработка цикла
1 врезает из „X, Z“
на позицию «точка старта X1» или
для надреза резьбы
2 производит надрез резьбы, если определено
3 выполняет чистовую обработку цилиндра до начала выточки
4 выполняет предобработку выточки, если определено
5 производит выточку
6 выполняет чистовую обработку до «конечной точки X2»
7
"без возврата". Инструмент остановливается на «конечной
точке X2»
"с возвратом": перемещается по диагонали к точке старта
