Простой цикл резьбонарезания g32, 15 цик л ы на рез ания вну тренной резьбы – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 338
338
6 DIN-программирование
6.15
Цик
л
ы
на
рез
ания
вну
тренной
резьбы

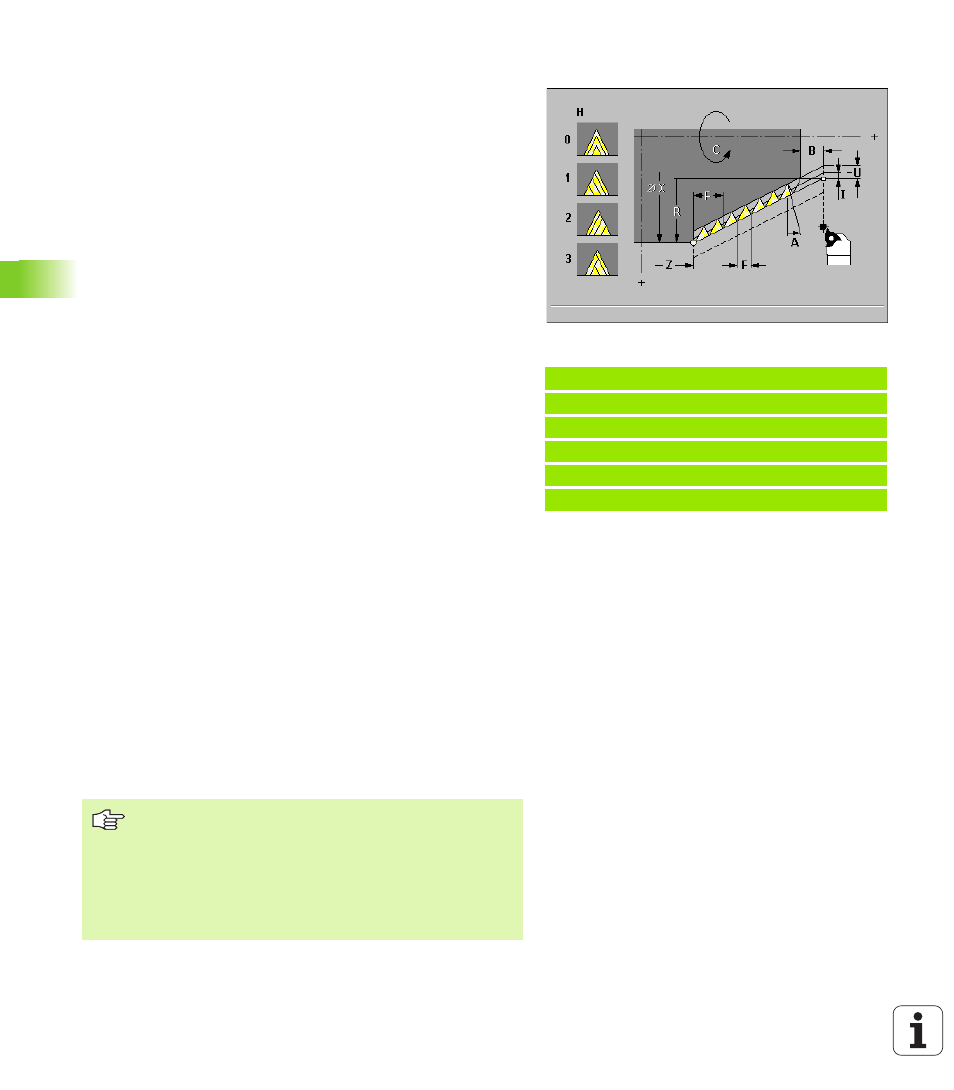

Простой цикл резьбонарезания G32
G32 производит простую резьбу в любом направлении и
положении (продольную, коническую или плоскую, внутернную
или наружную). Резьба начинается с актуальной позиции
инструмента и кончится в «конечной точке X, Z».
Параметры
X конечная точка резьба (размер диаметра)
Z конечная точка резьба
F шаг резьбы
U глубина резьбы
U>0: внутренная резьба
U<=0: наружная резьба (продольная и торцевая сторона)
U= +999 или –999: глубина резьбы рассчитывается
I максимальный подвод
B последние проходы (default: 0)
B=0: разделение «последнего прохода» на 1/2-, 1/4-, 1/8- и 1/
8-прохода.
B=1: без распределения остаточного прохода
Q количество холостых проходов после последнего прохода
резания (default: 0)
K длина сбега в конечной точке резьбы (default: 0)
W конусный угол (default: 0): положение резьбы в отнесении к
продольной и поперечной оси. При падающей конусной резьбе
W отрицательный.
Диапазон: –45° < W < 45°
C угол старта: положение главного шпинделя при старте
резьбы (default: 0°)
H вид смещения (default: 0)
H=0: без смещения
H=1: смещение слева в направлении дна резьбы
H=2: смещение справа в направлении дна резьбы
H=3: смещение переменно справа/слева (зигзаг)
Внутренная или наружная резьба: смотри знак числа „U“
Врезания: если U/I дает остаток, то этот «остаток» действует для
первого подвода. «Последний проход» разделяется на 1/2-, 1/4-,
1/8- и 1/8-прохода.
Пример: G32
%32.NC
[G32]
N1 T45 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 U-0.9 I0.2
КОНЕЦ
Спиральная резьба производится с помощью
прорезных резцов
«Цикл-стоп» действует в конце операции нарезания
резьбы
Регулирование подачи и числа поворотов шпинделя
не действуют во время отработки цикла
Предуправление выключено
