HEIDENHAIN MANUALplus 4110 377
6.21
Обрабо
тка
бок
о
в
о
й
пов
ер
хно
сти
Цикл фрезерования контура и фигуры
боковая поверхность G794
G794 фезерует фигуры или «произвольные контуры» (открытые
или закрытые) на боковой поверхности. После G794 следует:
„ фрезерованная фигура с:
„ окружностью (G314), прямоугольником (G315) или
многоугольником (G317)
„ Заключение описания контура (G80)
„ свободный контур с
„ Точка старта (G110)
„ Описание контура (G111, G112, G113)
„ Заключение описания контура (G80)
Параметры
 X верхняя грань контура
 XE дно фрезерования
 P максимальное врезание (default: общая глубина одним
подводом)
 U коэффицент перекрытия: фрезерование контуров или
карманов (default: 0)
„ U=0: фрезерование контура
„ U>0: фрезерование карманов – минимальное перекрытие
траекторий фрезерования = U*диаметр фрезы
 R радиус входа (радиус дуги входа/выхода) – (default: 0)
„ R=0: элемент контура наезжается непосредственно, подвод к
точке наезда над плоскостью фрезерования – потом
перпендикулярный подвод на глубину
„ R>0: фреза перемещается по входной/выходной дуге,
прилегающей тангенциально к элементу контура
„ R<0 для внутренних углов: фреза перемещается по входной/
выходной дуге, прилегающей тангенциально к элементу
контура
„ R<0 для наружных углов: длина линейного элемента входа/
выхода, элемент контура наезжается/проезжается
тангенциально
 K припуск параллельно к контуру
 I припуск X (в направлении подвода)
 F подача врезания для врезания на глубину (default: активная
подача)
 E редуцированная подача для круговых элементов (default:
активная подача)

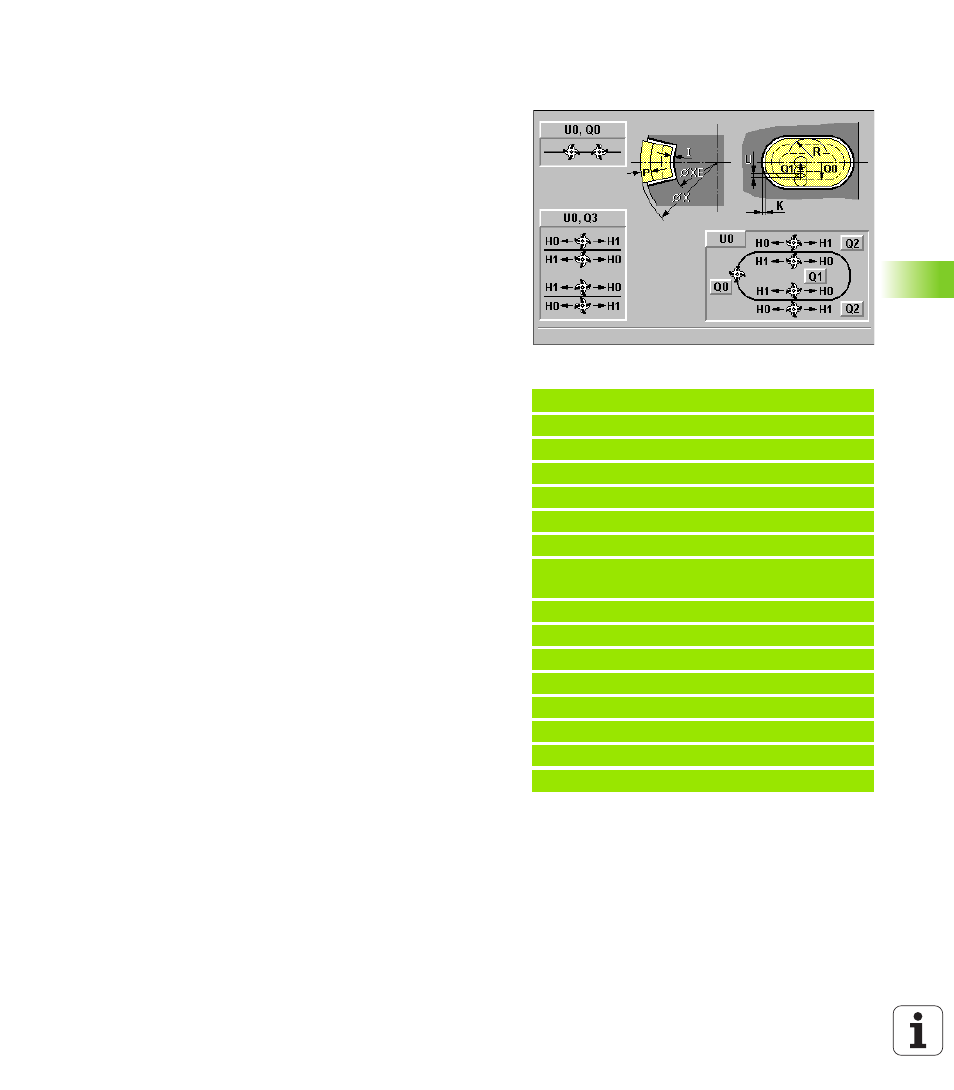

 H направление фрезерования (default: 0) влияет вместе с
направлением вращения фрезы на направление
фрезерования (смотри вспомогательный рисунок)
„ H=0: встречное
„ H=1: попутное
Пример: G794
%110.NC
[G110, G111, G113, G794]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635 B0
N12 G80
N13 M15
КОНЕЦ
