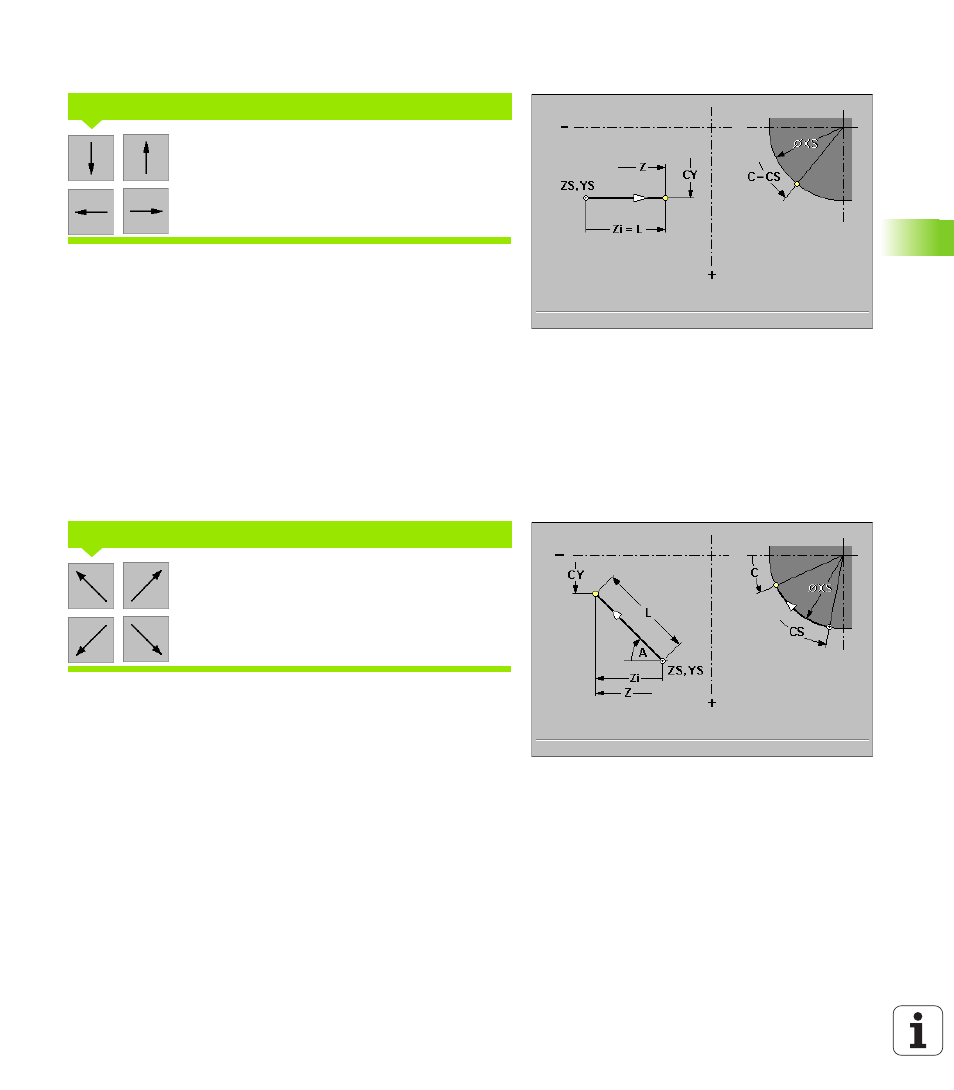

Ввод линий, поверхность оболочки
Выбрать направление линии
Оператор проставляет размеры линии и определяет переход к
слудующему элементуконтура.
Параметры
ZS, YS точка старта (YS как размер отрезка –
база: диаметр XS)
CS точка старта как размер угла
XS диаметр развертки
Z целевая точка
CY целевая точка как размер отрезка (база: диаметр XS)
C целевая точка как размер угла
L длина линии
F спецподача
Выбрать направление линии
Оператор проставляет размеры линии и определяет переход к
слудующему элементуконтура.
Параметры
ZS, YS точка старта (YS как размер отрезка – база:
диаметр XS)
CS точка старта как размер угла
XS диаметр развертки
Z целевая точка
CY целевая точка как размер отрезка (база: диаметр XS)
C целевая точка как размер угла
A угол к оси Z – направление угла смотри вспомогательный
рисунок
L длина линии
F спецподача
ВЕРТИКАЛЬНЫЕ/ГОРИЗОНТАЛЬНЫЕ ЛИНИИ
ЛИНИЯ ПОД УГЛОМ
