4 Программирование циклов
4.5
Цик
л
ы
прорезки
Выточивание радиально/аксиально ICP
Выбрать «циклы прорезания»
Выбрать «выточивание»

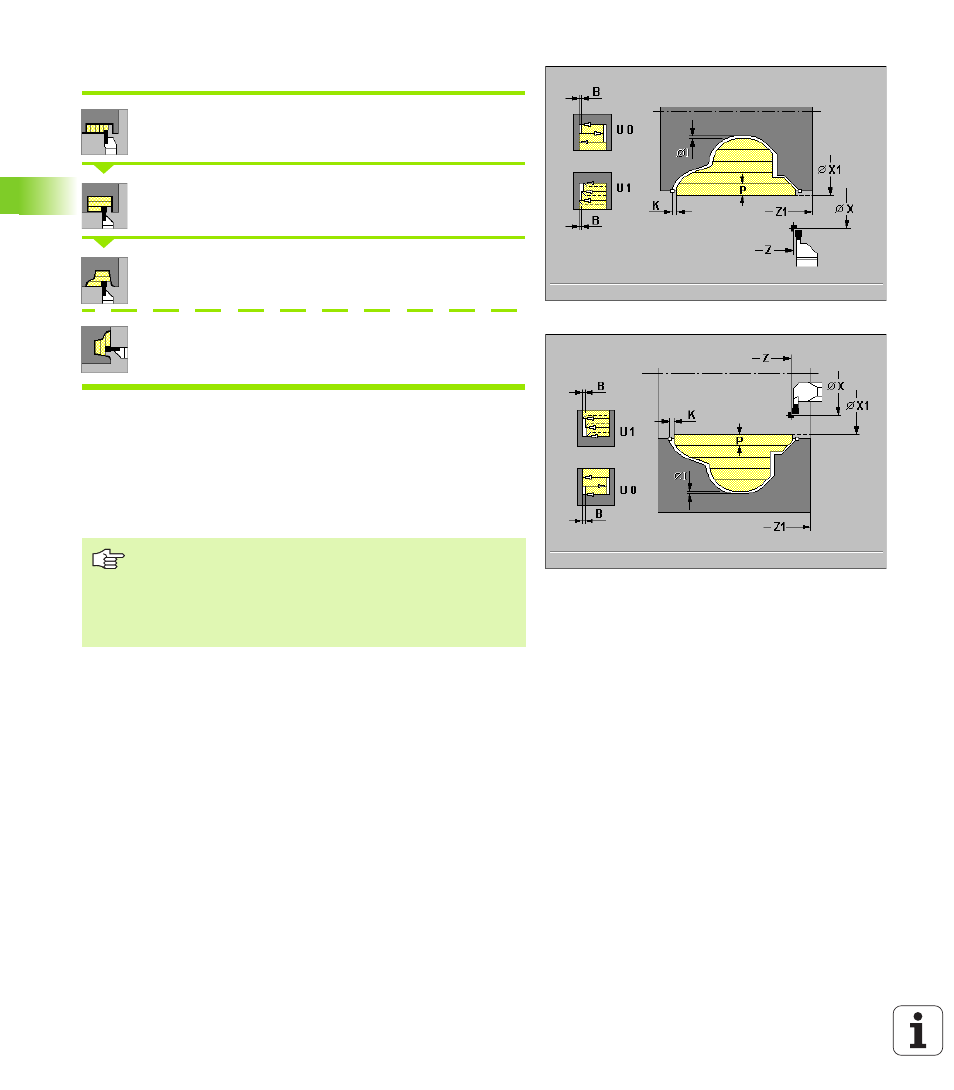

«Выточивание радиально ICP» (рисунки справа)
Выбрать «выточивание аксиально ICP» (рисунки
на следующей странице)
Цикл снимает стружку при учете припусков в случае:
опускающиеся контуры: описываемый с помощью «X, Z» и ICP-
контура участок
поднимающиеся контуры: описываемый с помощью «X1, Z1» и
ICP-контура участок
Смотри также “Выточивание” на странице 143.
Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка загатовки
P глубина врезания: максимальная глубина врезания
O подача врезания – default: активная подача
B ширина смещения – default: 0
U обработка точением в одном направлении – default: 0
U=0: двунаправленная
U=1: однонаправленная (направление: смотри
вспомогательный рисунок)
I, K припуск X, Z
N ICP-номер контура
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Определяете при
опускающиеся контуры: только «точку старта X,
Z» – а нет „начальную точку контура X1, Z1»
поднимающиеся контуры: «точку старта X, Z» и
„начальную точку контура X1, Z1»
