4.9
Шаб
л
оны
раста
ч
ив
ания
и
фрез
еров
ания

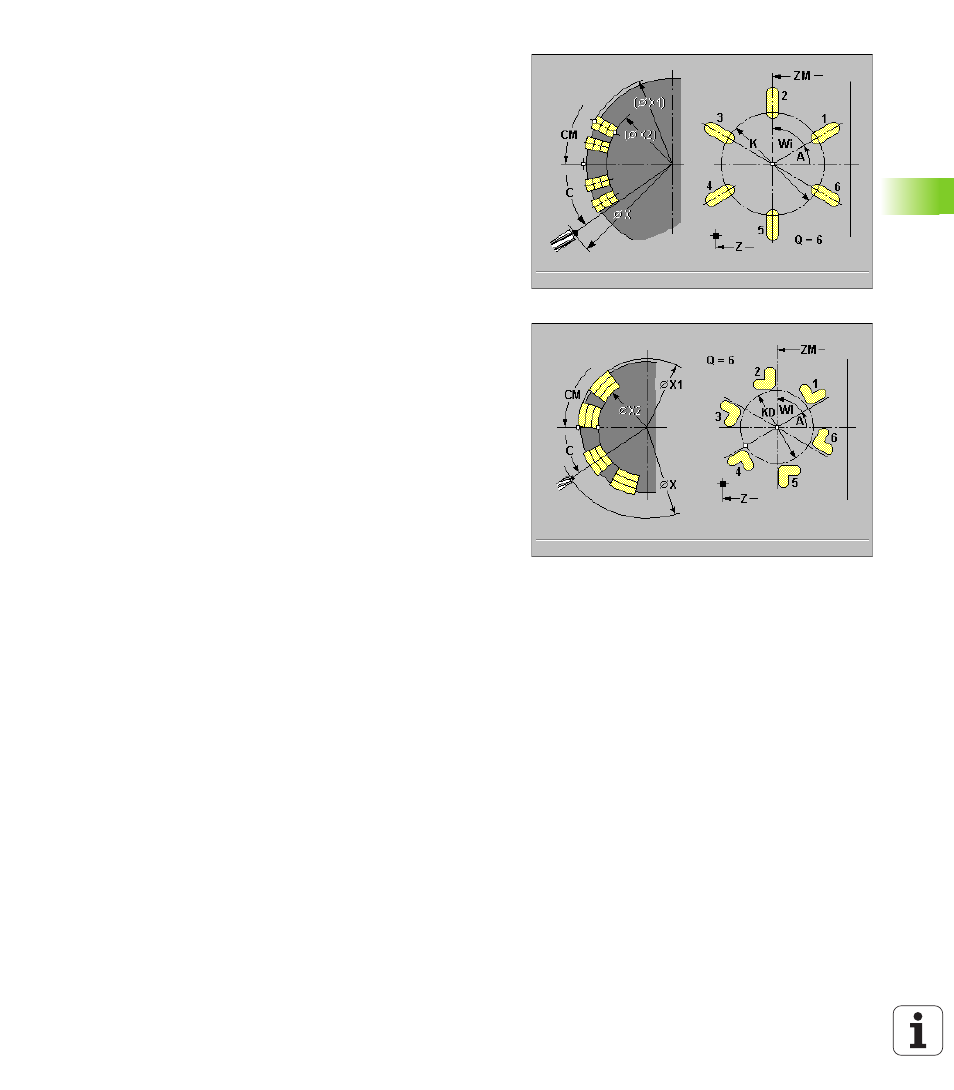

Параметры цикла
Точка старта X, Z
C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
ZM, CM центр образца: позиция, угол (полярные координаты)
K/KD диаметр образца – default: "точка старта X" действует в
качестве диаметра образца
A угол 1. сверление/1. канавка – default: 0°
Wi прирощение угла (расстояние образцов) – default:
отверстия/обработка фрезерованием распределяются в
равных расстояниях на окружности
Q количество отверстий/канавок – default: 1
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Дополнительно запрашиваются параметры для произведения
расточки/обработки фрезерованием (смотри описание циклов).
Отработка цикла
1 Позиционирование (зависит от конфигурации станка):
без оси С: позиционирует на «угол шпинделя C»
с осью С: включает ось C и позиционирует на ускоренном
ходе на «угол шпинделя C»
режим ручного управления: обработка под актуальным
углом шпинделя
2 рассчитывает позиции шаблона
3 позиционирует на «начальную точку шаблона»
4 выполняет сверление/обработку фрезерованием
5 позиционирует для следующей операции обработки
6 повторяет 4..5, пока не будут отработаны все операции
7 позиционирует на «точку старта Z» и выключает ось C
