3 Режим работы Станок
3.5
Наладка
инстр
умент

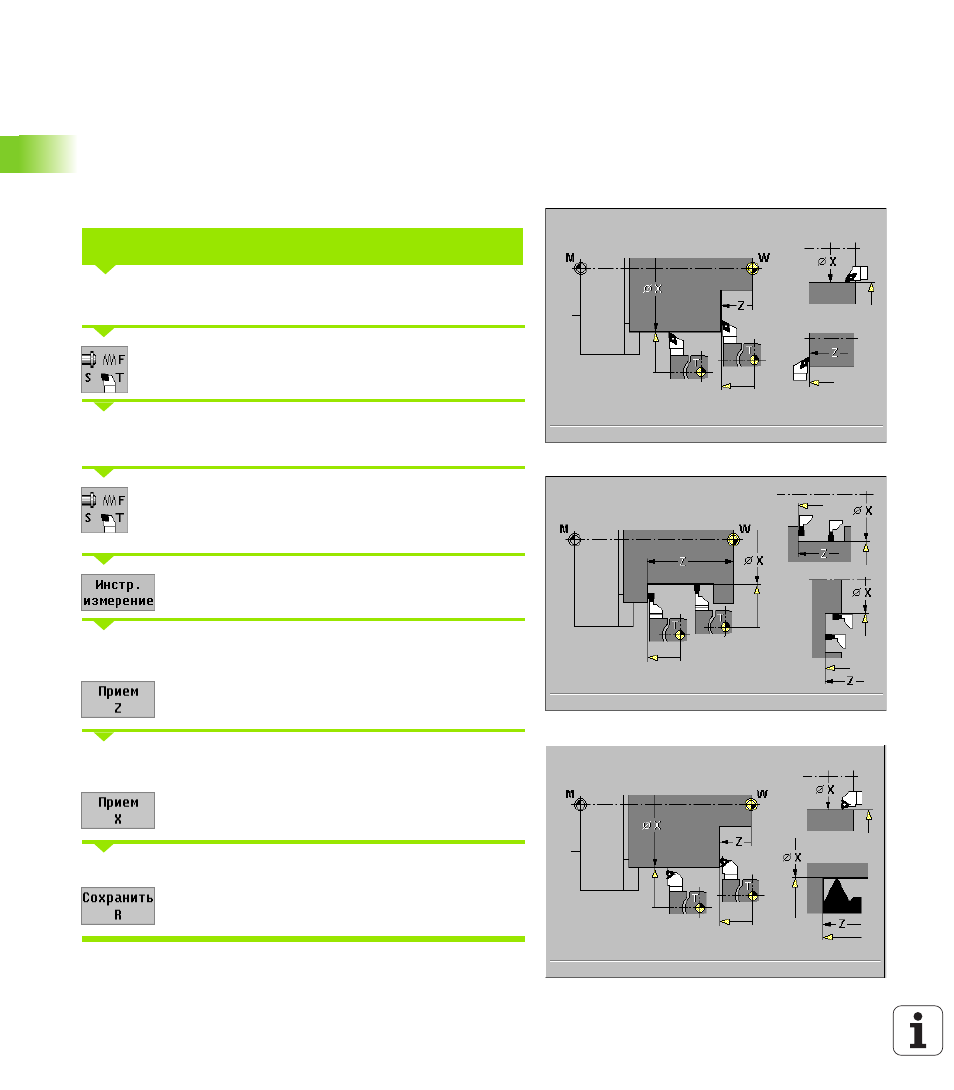

ов 3.5 Наладка инструментов
MANUALplus поддерживает замер инструментов путем
соприкосновения, с помощью измерительного датчика или с
помощью оптического измерительного приспособления. Метод
измерения следует настроить в параметре станка 6.
В случае инструментов с проставленными размерами
наладочные размеры вводятся в режиме работы «Управление
инструментами».
Измеряемый инструмент записать в таблицу инструментов
(смотри “Данные инструментов” на странице 418)
смонтировать измеренный инструмент и ввести в
«Установить S, F, T» номер T
Повернуть торцовую поверхность и определить эту позицию как
нулевую точку заготовки
Возврат к «установить S, F, T», использовать
измеренный инструмент и ввести принадлежащий
номер T
Измерение инструмента активировать
Закрацевать торцовую поверхность. «0» записать как
«координату точки измерения Z» (нулевая точка заготовки)
сохранить в памяти размер инструмента
(значение коррекции стирается)
Поворот диаметра измерения. Записать размер диаметра как
«координату точки измерения X»
сохранить в памяти размер инструмента
(значение коррекции стирается)
Ввод радиуса режищей кромки
Перепис радиуса режущей кромки в таблицу
инструментов
Определение размеров инструментов путем
соприкосновения
