186
4 Программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки
Примеры циклов резьбы и выточки

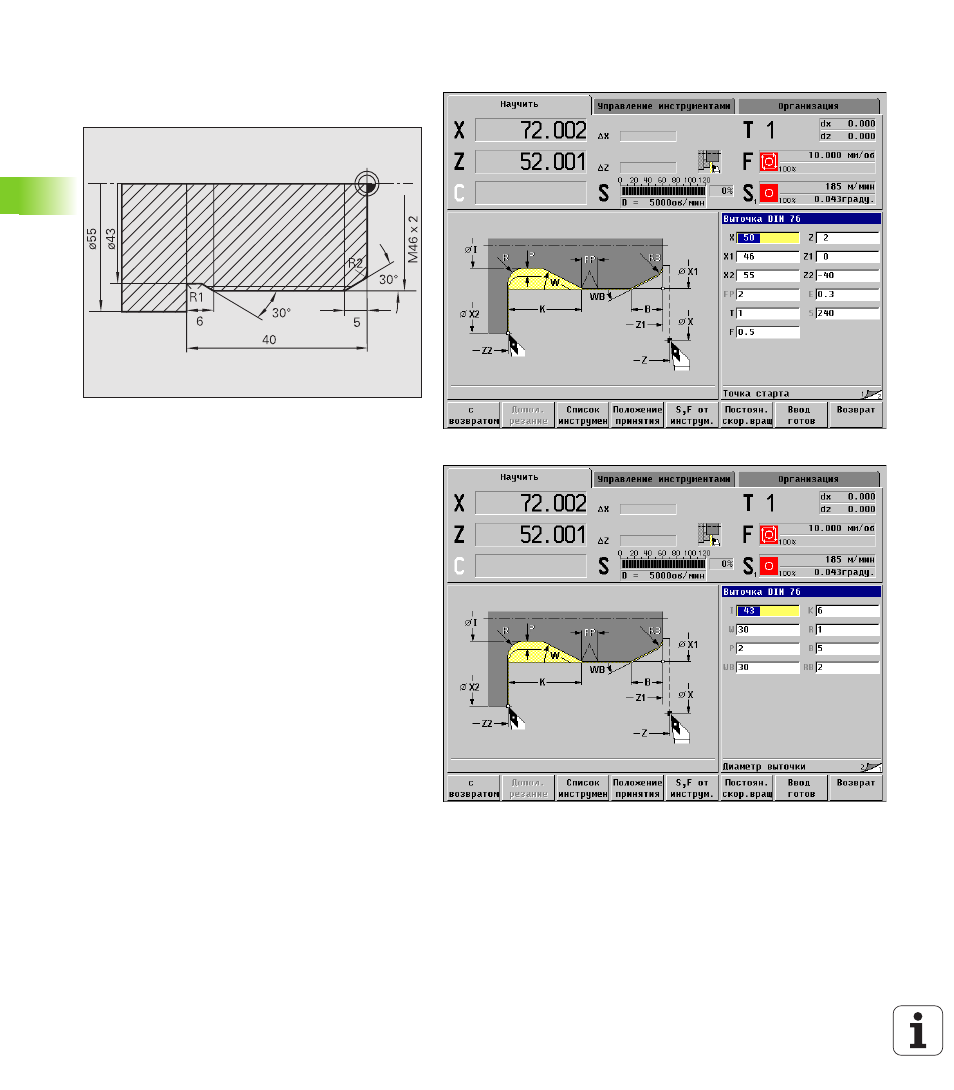

Наружная резьба и выточка резьбы
Обработка выполняется двумя шагами. «Выточка
резьбы DIN 76» производит выточку и надрез
резьбы. Потом «цикл резьбы» выполняет резьбу.
Шаг 1:
Программирование параметров выточки и
надреза резьбы в двух окнах ввода (рисунки
справа).
Данные инструментов
Токарные инструменты (для наружной
обработки)
WO = 1 – ориентация инструмента
A = 93° - угол в плане
B = 55° - свободный угол
