5.1 Контуры ICP
Интерактивное программирование контура (ICP)
служит вспомогаемому графически определению
контуров заготовок для циклов ICP. (ICP это
сокращение понятия на английском языке
«Interactive Contour Programming».)
Определение контура осуществляется с помощью
линейных и круговых элементов контура как и с
элементами формы как фаски, закругления и
выточки.
Геометрические расчеты
MANUALplus рассчитывает отсутствующие
координаты, точки пересечения, центры итд., если
это только математически возможно.
Елси существует несколько возможностей
решения, выберите математически возможные
варианты и установите желаемое решение.

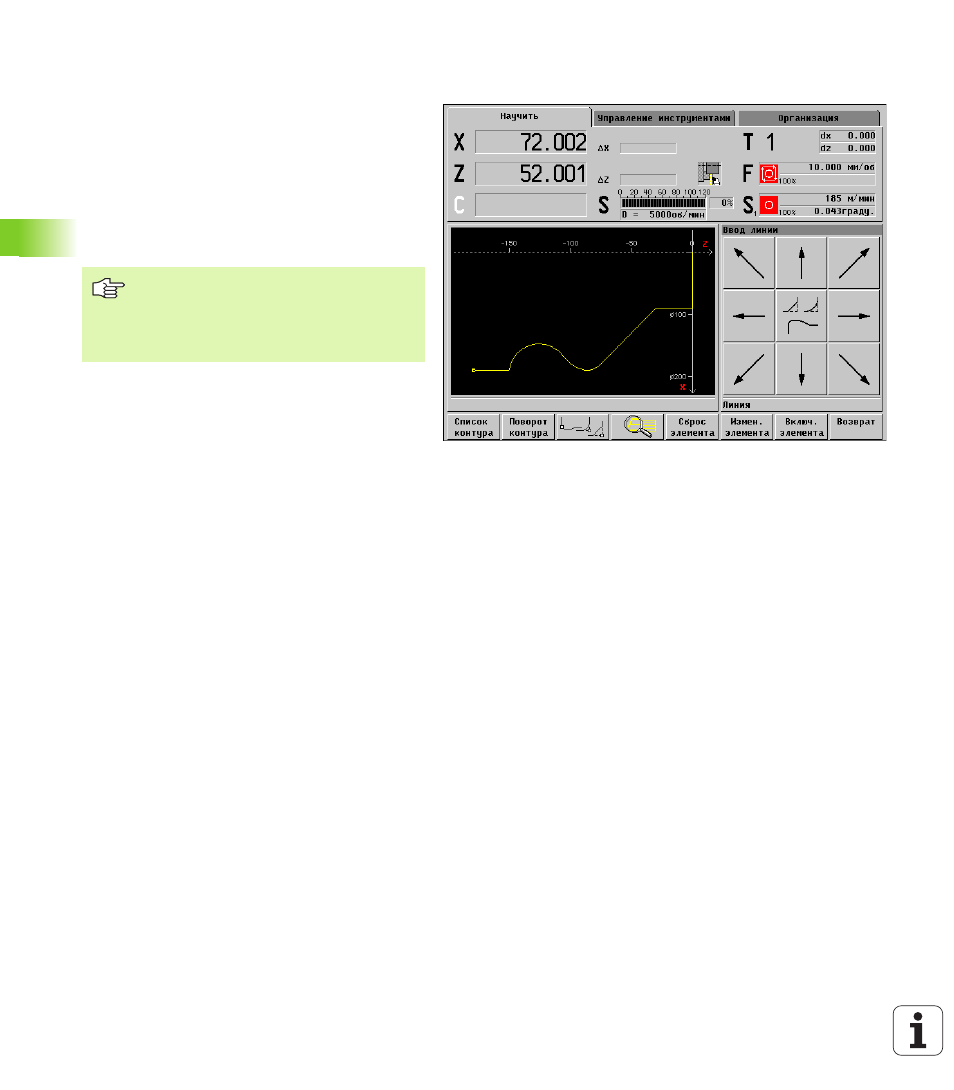

Каждый нерешенный элемент контура
представляется небольшим символом под окном
графики. Элементы контура, которые не вполне
определены, но могут быть нарисованы,
изображаются.
Элементы формы
Можете включить фаски и закругления в каждом
углу контура. Выточки (DIN 76, DIN 509 E, DIN 509
F) возможны на параллельных к оси,
прямоугольных углах контура.
Для ввода элементов формы у Вас следующие
альтернативные варианты:
вводите постепенно все элементы контура,
включая элементы формы.
Вводите сначала «грубый контур» без
элементов формы. Потом «накладываете»
элементы формы (смотри также “ICP-
программиpованиеизменений” на странице 254).
Спецподача
Если установить для элемента контура
спецподачу, то она дейтсвительна при чистовой
обработке элемента.
Токарные инструменты,
употребляемые для обработки
контуров ICP, следует определять
вместе с углом в плане и углом при
вершине.
