212 4 Программирование циклов
4.8
Цик
л
ы
фрез
еров
ания

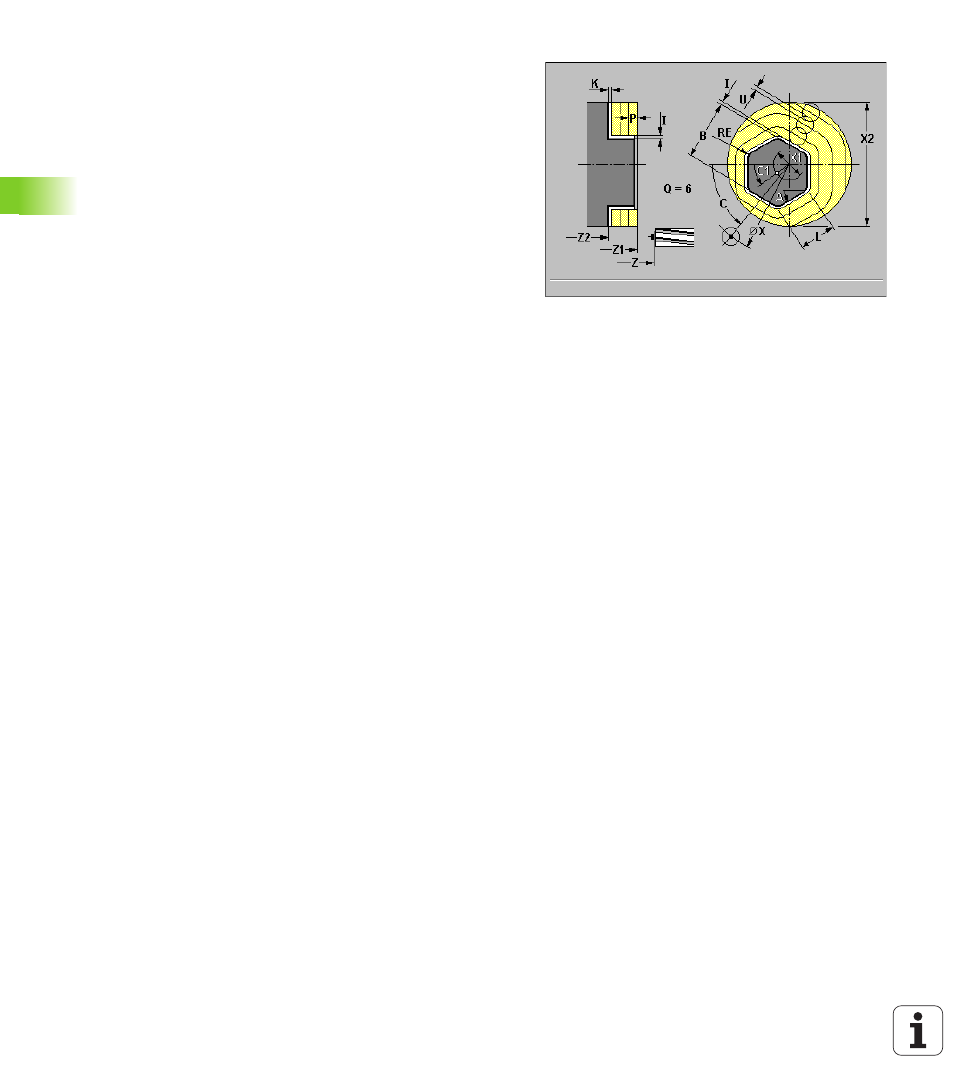

Параметр цикла (первое окно ввода)
 Точка старта X, Z
 C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
 C1 угол центра фигуры – default: угол шпинделя C
 X1 диаметр центр фигуры
 Z1 верхняя грань фрезервания – default: точка старта Z
 X2 диаметр ограничения
 Z2 дно фрезерования
 L длина грани
„ Прямоугольник: длина прямоугольника
„ Квадрат, многоугольник: длина грани
„ Окружность: нет ввода
 B раствор ключа:
„ для Q=1, Q=2: остаточная толщина (остающийся материал)
„ Прямоугольник: ширина прямоугольника
„ Квадрат, многоугольник (Q>=4): раствор ключа (использовать
только при четном количестве поверхностей,
программировать альтернативно к «L»)
„ Окружность: нет ввода
 RE радиус закругления – default: 0
„ Многоугольник (Q>2): радиус закругления
„ Окружность (Q=0): радиус окружности
 A угол к оси X – default: 0
„ Многоугольник (Q>2): положение фигуры
„ Окружность: нет ввода
 Q количество грани – default: 0
„ Q=0: окружность
„ Q=1: одна плоскость
„ Q=2: две на 180° смещенные плоскости
„ Q=3: треугольник
„ Q=4: прямоугольник, квадрат
„ Q>4: многоугольник
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
