70

3 Режим работы Станок

3.9

Гр

аф

и

ч

ес

ко

е

м

о

делиров

ание

Виды на обработку

Операции резания с помощью позицинируемого

шпинделя или оси C контролируете с помощью

«вида на торцовую или боковую плоскость» (под

«дополнительные функции»). «Вид на плоскость

точения, торцовую или боковую плоскость»

высвечивается альтернативно.

„

Вид на плоскость точения

Изображение на плоскости X-Z

„

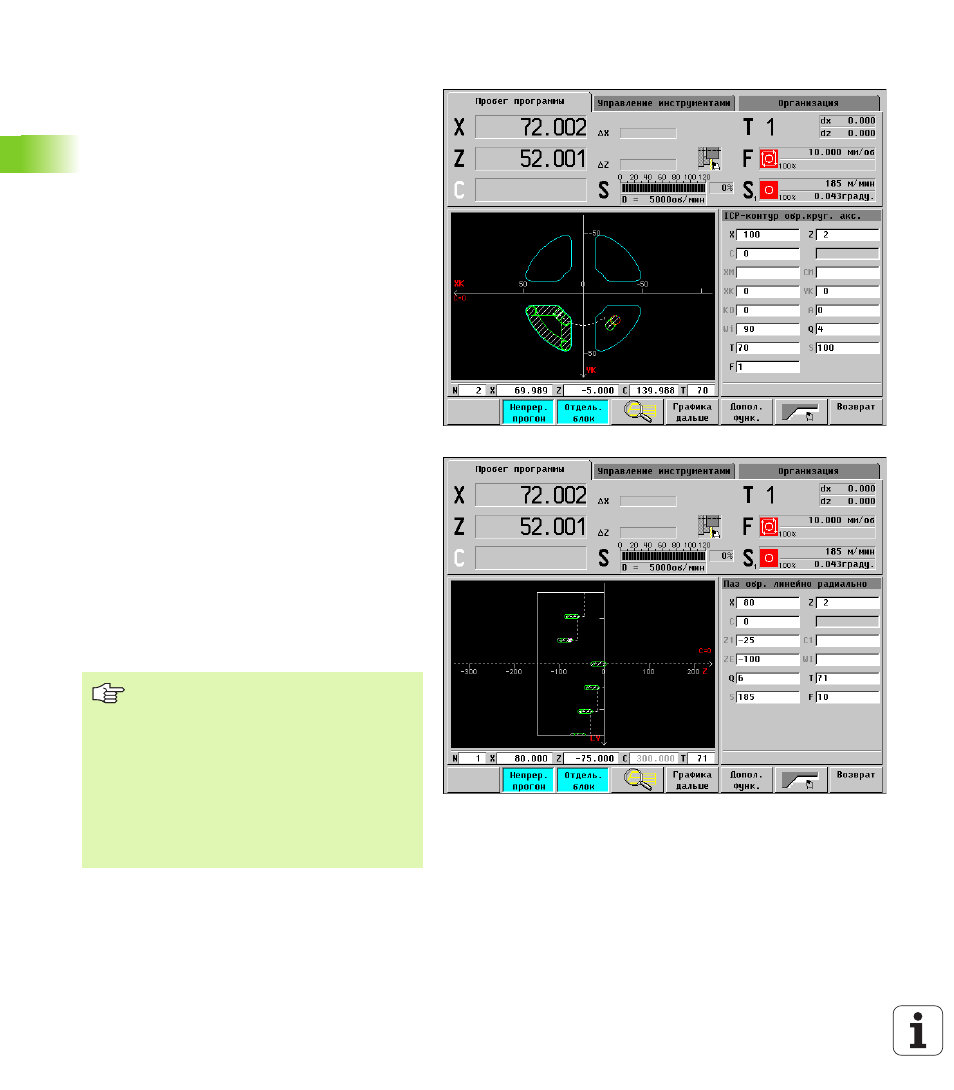

Вид на торцовую плоскость

Изображение на плоскости XK–YK. Плоская

система координат в прямоугольных

координатах. Нулевая точка лежит в центре

вращения, угол C=0° на положительной линии

XK (смотри рисунок справа вверху).

„

Вид на боковую плоскость

Изображение «развернутой боковой

поверхности» (плоскость Z–CY). Плоская

система координат в прямоугольных

координатах. Горизонтальная линия показывает

ось Z а вертикальная линия ось CY (смотри

рисунок справа внизу). Верхние/нижние линии

этой «заготовки» соответствуют позиции угла

C=–180°/+180°. Все операции обработки

сверлением и фрезерованием изображены в

пределах диапазона –180° до +180° .

„

Программы циклов или программы DIN:

Базой «развернутой заготовки» являются

размеры параметра «стандартная заготовка»

(актуальные параметры – параметры графики

– стандартная заготовка).

„

Отдельный цикл или обучение

Базой для «развернутой заготовки» является

отрезок заготовки, описываемый циклом (Z-

расширение и диаметр ограничения X).

„

Программируемые клавиши «вид

торцовой/боковой стороны» могут

использоваться, если цикл/программа

циклов с функциями сверления/

фрезерования или программа DIN

активируются.

„

Глубину аксиального сверления/

фрезерования проверяете видом на

точение, глубину радиального

сверления /фрезерования видом на

торцовую сторону.
