HEIDENHAIN MANUALplus 4110
471
9.2 ICP-
приме
р
«
резьбов
ая
ца
п
ф
а
»
ICP-обработка резанием продольно
Принимается, что станок настроен и находится в
режиме «Приучения».
В цикле обработки резанием ICP наступет запись
глубины подачи и припусков для черновой

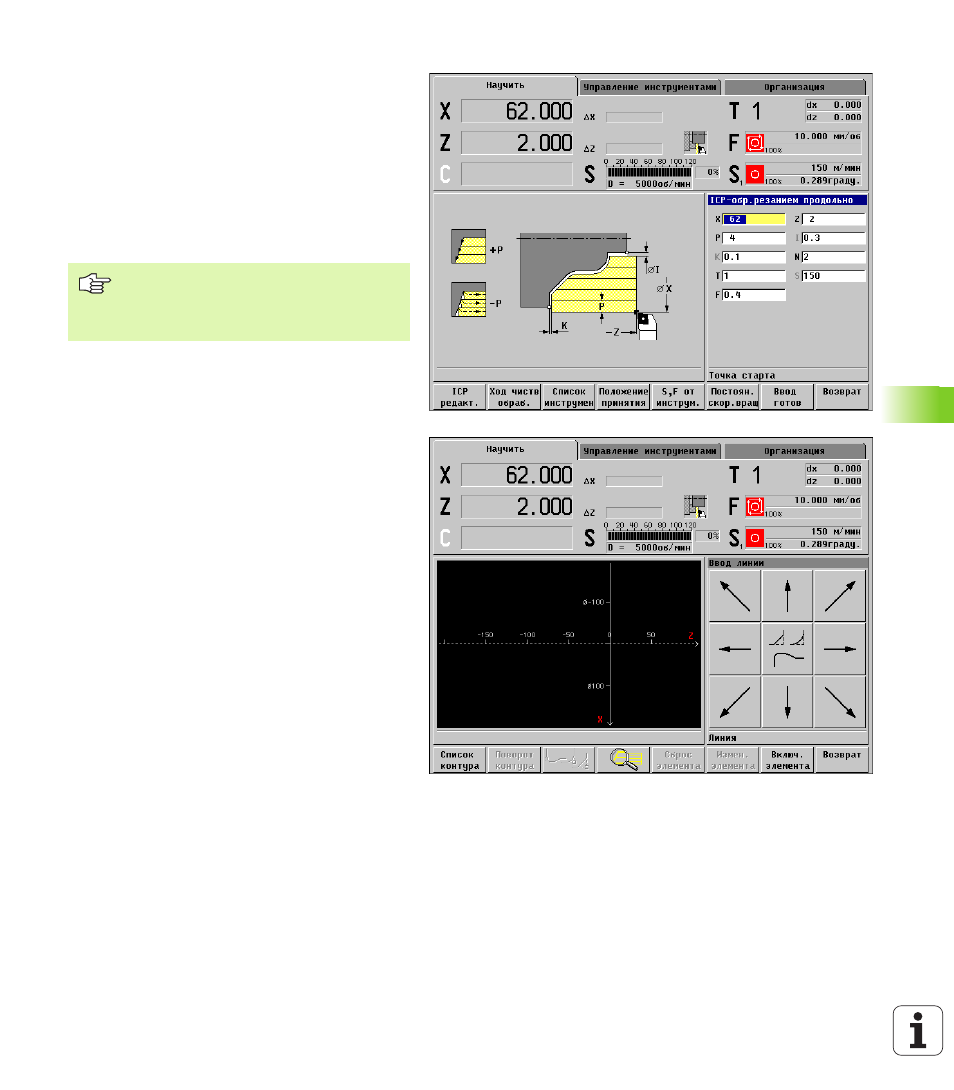

обработки. В данном примере номер („888“)
контура ICP записывается перед вызовом ICP-
редактора (рисунок справа вверху).
После перехода в редактор ICP и нажатия
Включить элемент осуществляется ввод
элементов контура.
Так как MANUALplus выводит
направление резания из направления
контура, то контур ICP описывается «в
отрицательном направлении Z».
