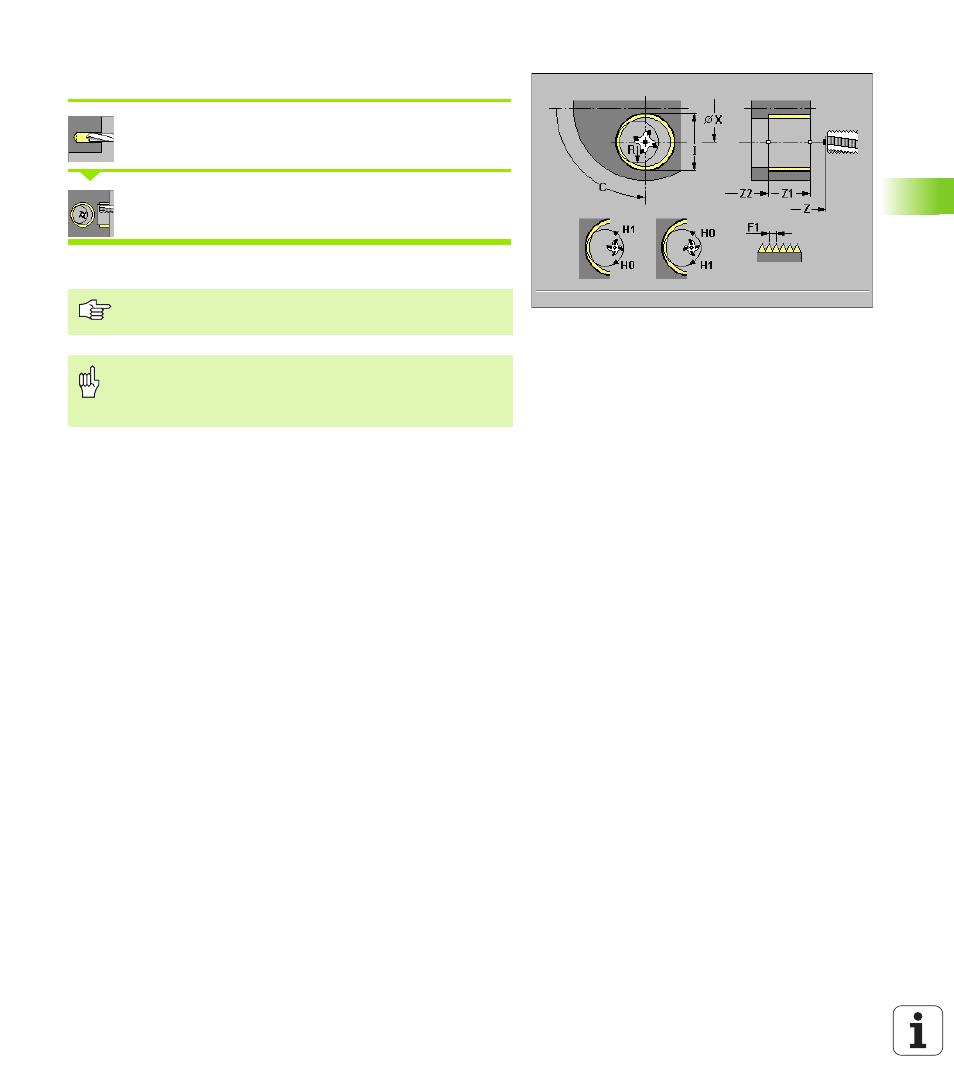

Резьбофрезерование аксиально
Выбрать «сверление»
Выбрать «резьбофрезерование аксиально»
Цикл фрезерует резьбу в имеющемся отверстии.
Параметры цикла
Точка старта X, Z
C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
Z1 точка старта резьбы – default: точка старта Z
Z2 конечная точка резьбы
I диаметр резьбы
R радиус входа – default: (I – диаметр фрезы)/2
F1 шаг резьбы
J направление резьбы – default: 0
J=0: правая
J=1: левая
H направление фрезерования – default: 0
H=0: встречное
H=1: попутное
SR скорость вращения возврата для быстрого возврата
метчика - default: та же самая скорость вращения как при
нарезании внутренной резьбы
T номер инструмента
S скорость вращения/скорость прохода для приводимого
инструмента
Используйте инструменты резьбофрезерования для
этого цикла.
Внимание опасность столковения!
Обратите внимание на диаметр отверстия и диаметр
фрезы, если программируете «радиус входа R».
