HEIDENHAIN MANUALplus 4110 217
4.8
Цик
л
ы
фрез
еров
ания

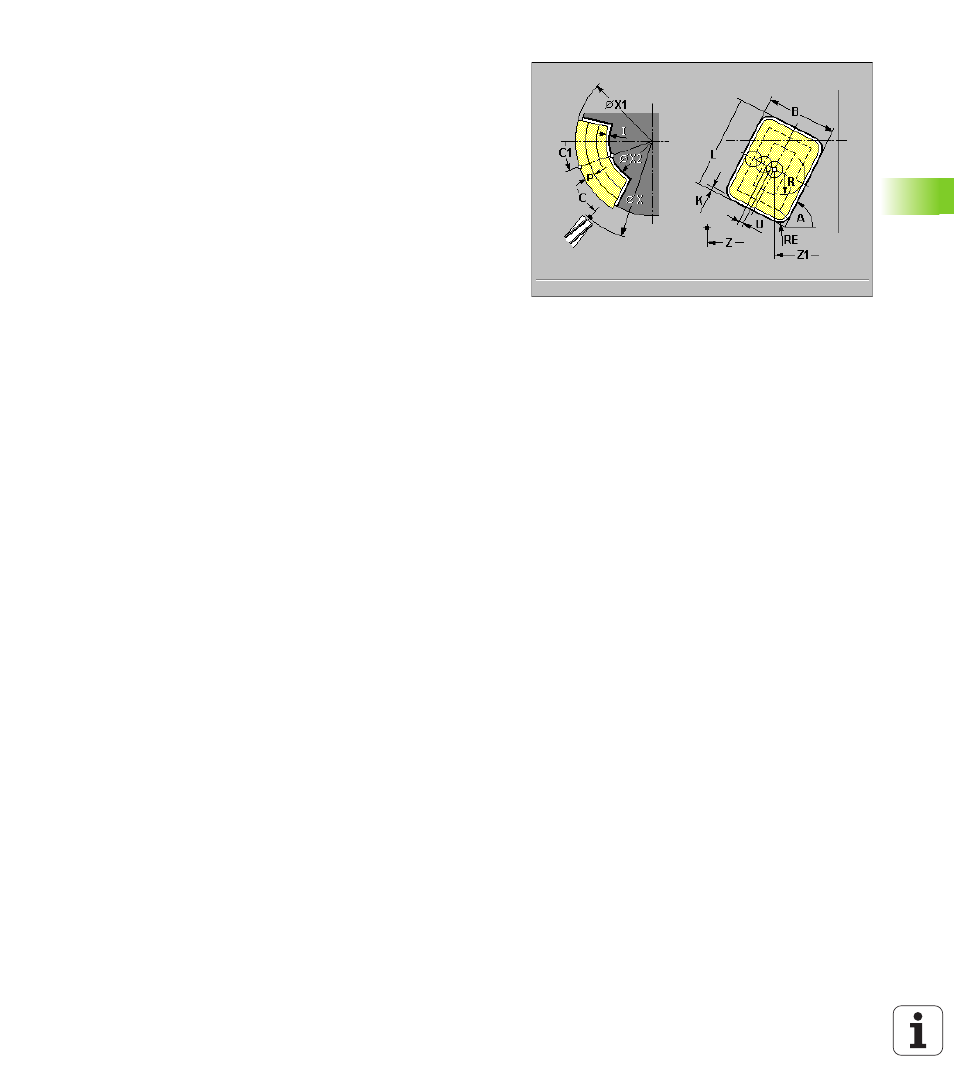

Параметр цикла (первое окно ввода)
 Точка старта X, Z
 C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
 C1 угол центра фигуры – default: угол шпинделя C
 X1 верхняя грань фрезервания – default: точка старта X
 Z1 центр фигуры
 X2 дно фрезерования
 L длина прямоугольника
„ Прямоугольник: длина прямоугольника
„ Квадрат, многоугольник: длина грани
„ Окружность: нет ввода
 B ширина прямоугольника
„ Прямоугольник: ширина прямоугольника
„ Квадрат: L=B
„ Многоугольник, окружность: нет ввода
 RE радиус закругления – default: 0
„ Прямоугольник, квадрат, многоугольник: радиус закругления
„ Окружность: радиус окружности
 A угол к оси Z – default: 0
„ Прямоугольник, квадрат, многоугольник: положение фигуры
„ Окружность: нет ввода
 Q количество грани – default: 0
„ Q=0: окружность
„ Q=4: прямоугольник, квадрат
„ Q=3: треугольник
„ Q>4: многоугольник
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
