4 Программирование циклов
4.7
Цик
л
ы
св
ер
л
е
ния

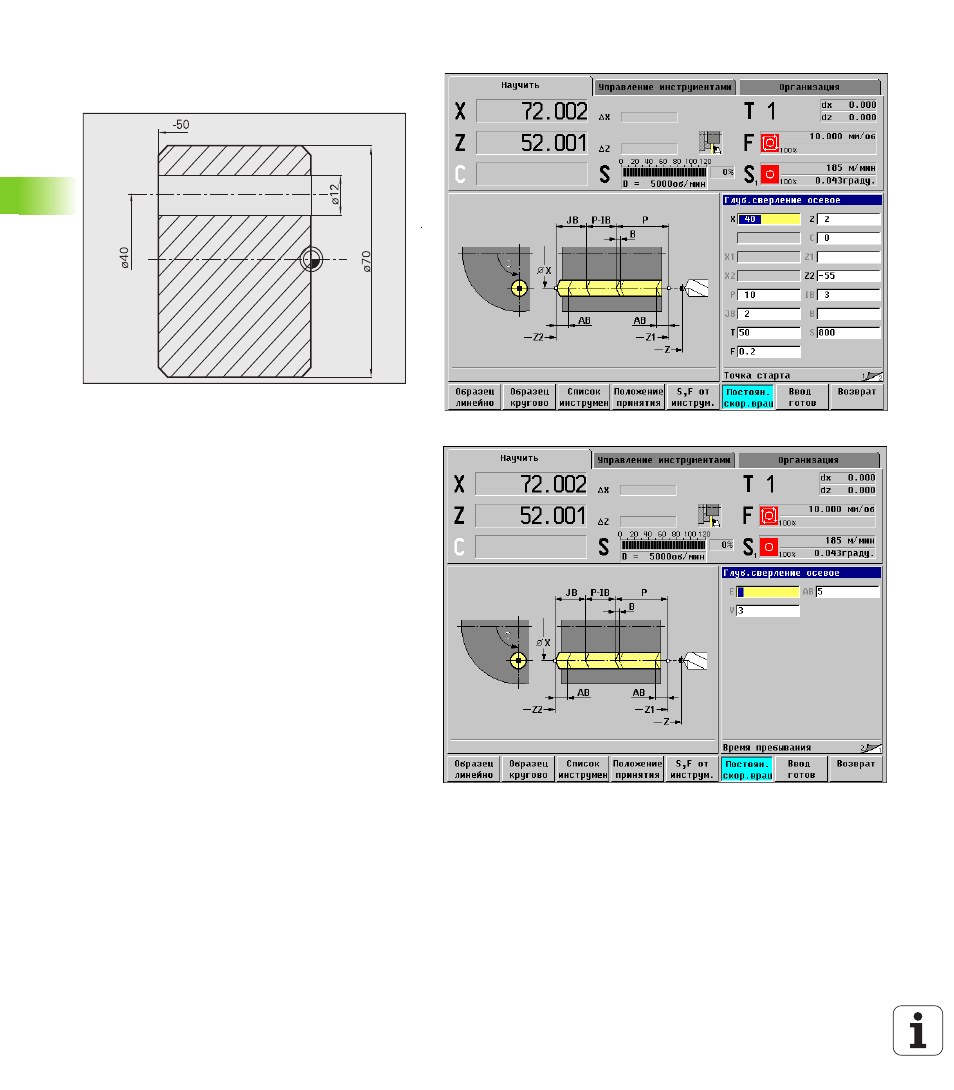

Расточивание глубоких скважин
Заготовка просверляется насквозь с помощью
«цикла сверления глубоких отверстий аксиально»
вне центра. Условием для такой обработки
являются позиционируемый шпиндель и
приводимые инструменты.
„1. глубина сверления P» и «значение
редуцирования глубины сверления IB»
определяют отдельные шаги сверления и
«минимальная глубина сверления JB»
ограничивает редуцирование.
Так как «длина возврата B» не указана, цикл
возвращает сверло на точку старта, ждет немного
и подводит на безопасное расстояние для
слудующего шага сверления.
Так как этот пример показывает сквозное
сверление, то «конечная точка расточки Z2» так
установлена, что резец просверляет материал
насквозь.
«AB» и «V» определяют редуцирование подачи
для центрования и сверления насквозь.
Данные инструментов
WO = 8 – ориентация инструмента
I = 12 – диаметр сверления
B = 118 - угол при вершине
H = 1 – инструмент приводится
