4.5 Циклы прорезки
Циклы резания и подвода в циклах прорезания
MANUALplus рассчитывает направление резания
и подвода из параметров циклов. Решающими
являются:
нормальный режим: параметр «точка старта X,
Z» (ручной режим „актуальная позиция
инструмента») и «начало контура X1/конец
контура Z2»
расширенный режим: параметры «начальная
точка контура X1, Z1» и «конечная точка контура
X2, Z2»
ICP-циклы: параметр «точка старта X, Z»
(ручной режим „актуальная позиция
инструмента») и «точка старта ICP- контур»
Положение выточки
MANUALplus установливает положение выточки
из параметров цикла «точка старта X, Z» (ручной
режим: "актуальное положение инструмента")
и"угловая точка контура X1, Z1".

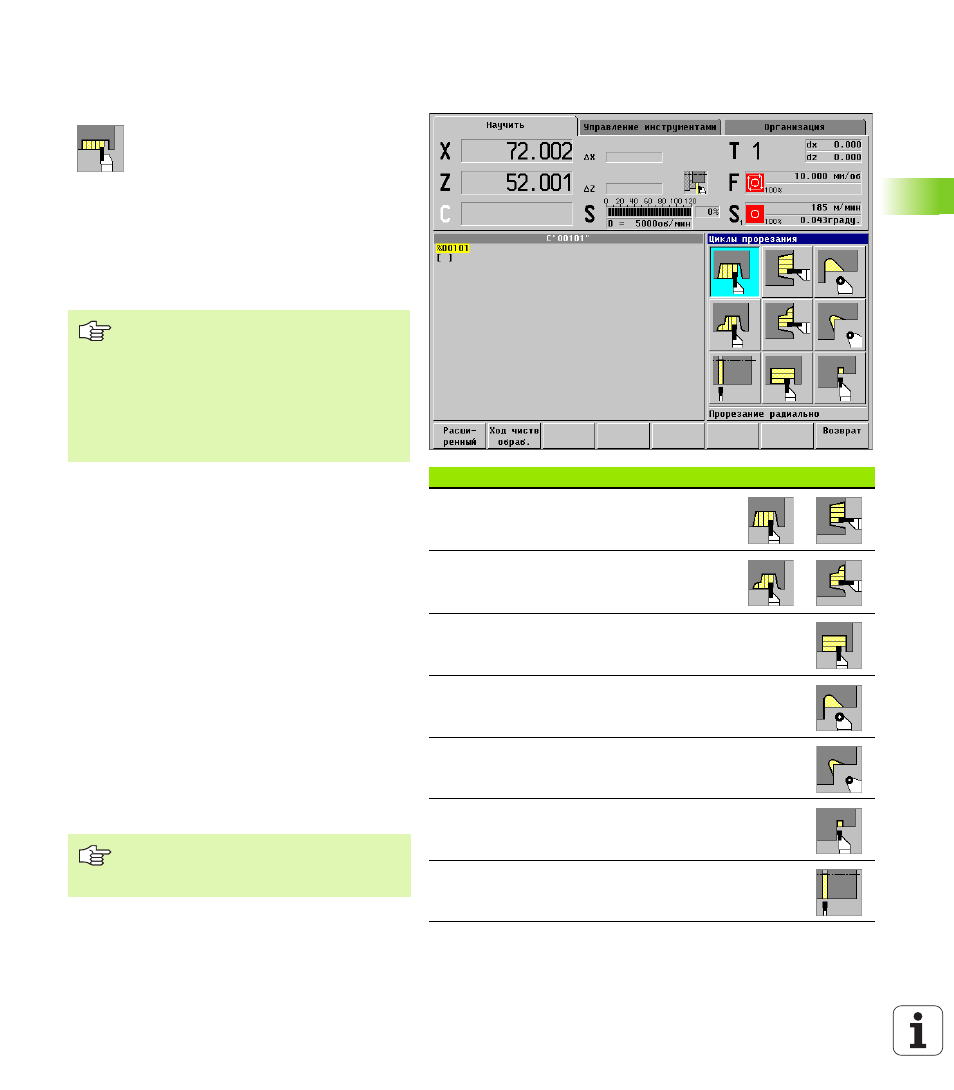

Циклы прорезки
Символ
Погружение радиально/аксиально
Циклы черновой и чистовой обработки для
простых контуров
Погружение радиально/аксиально ICP
Циклы черновой и чистовой обработки для
произвольных контуров
Выточивание радиально/аксиально
Циклы выточивания и чистовой обработки
для простых и произвольных контуров
Выточивание H
Выточка формы H
Выточивание K
Выточка формы K
Выточивание U
Выточка формы U
Отрезка
Цикл для отрезки обтачиваемой детали
Группа циклов прорезания содержит
циклы врезания, прорезания,
выточивания и отрезания. Простые
контуры обрабатываете в
«нормальном режиме», комплексные
контуры в «расширенном режиме».
ICP-циклы прорезания обрабатывают
описываемые с помощью «ICP»
контуры (смотри “Контуры ICP” на
Распределение проходов:
MANUALplus рассчитывает
равномерное врезание, которое <=
„глубина врезания P“.
Припуски: в „расширенном режиме“
Коррекция радиуса лезвия
производится (исключение «выточка
формы K».
Выточки выполняются только в
прямоугольных, параллельных к оси
углах контура на продольной оси.
