9 шаб л оны раста ч ив ания и фрез еров ания – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 237
HEIDENHAIN MANUALplus 4110
237
4.9
Шаб
л
оны
раста
ч
ив
ания
и
фрез
еров
ания

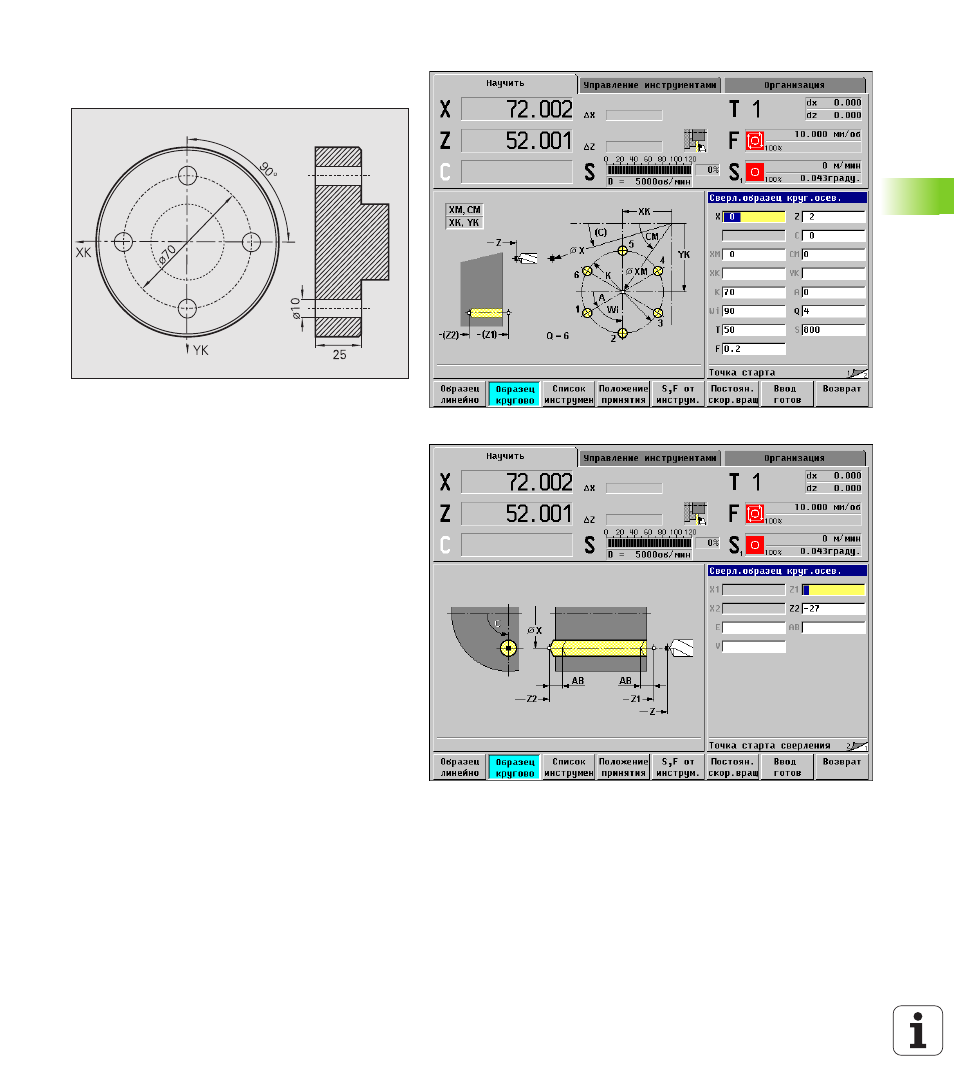

Круговой шаблон растачивания на торцевой
поверхности
На торцевой поверхности производится с
помощью «цикла растачивания аксиально»
круговой шаблон растачивания. Условием для
такой обработки являются позиционируемый
шпиндель и приводимые инструменты.
«Центр шаблона» указывается в прямоугольных
координатах (рисунок справа вверху).
Так как этот пример показывает сквозную
расточку, то «конечная точка сверления Z2» так
установлена, что сверло полностью просверляет
материал насквозь. Параметры «AB» и «V»
определяют редуцирование подачи для
центрования и просверления (рисунок справа
внизу).
Данные инструментов
WO = 8 – ориентация инструмента
I = 10 – диаметр сверления
B = 90 - угол при вершине
H = 1 – инструмент приводится
