HEIDENHAIN MANUALplus 4110 107
4.4
Цик
л
ы
обрабо
тки
рез
ание

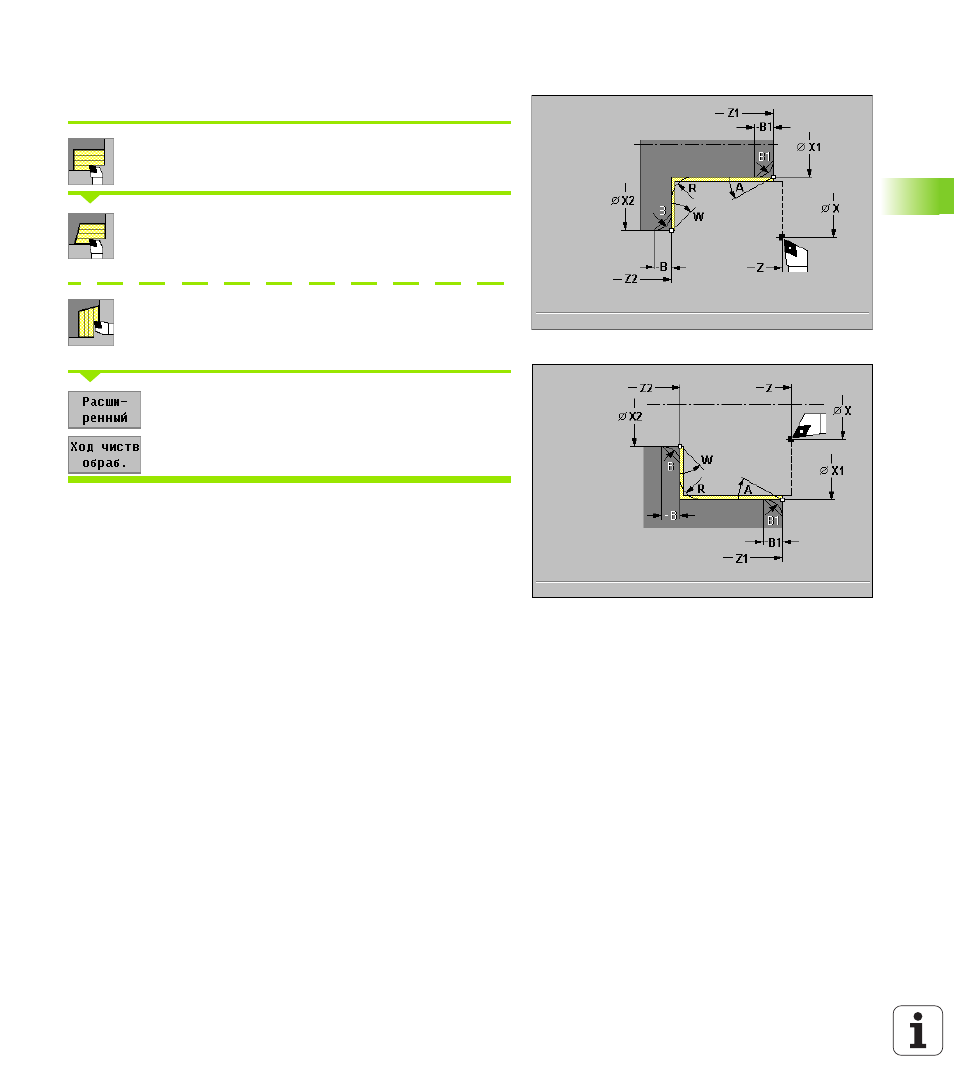

м Обработка резанием чистовая продольно/
поперечно - расширенная
Выбрать «циклы резания продольно/поперечно»
Выбрать «снятие стружки продольно» (рисунки
справа)
Выбрать «снятие стружки поперечно» (рисунки на
следующей странице)
Расширенный подключить
Чистовой проход подключить
Цикл выполняет чистовую обработку отрезка контура от «X1, Z1»
до «X2, Z2». Инструмент остановливается в конце цикла.
Параметры цикла
 Точка старта X, Z
 X1, Z1 начальная точка контура
 X2, Z2 конечная точка контура
 A начальный угол: диапазон: 0° <= A < 90°
 W конечный угол: диапазон: 0° <= W < 90°
 R закругление
 B, B1 фаска/закругление (B конец контура, B1 начало контура)
„ B>0: радиус закругления
„ B<0: ширина фаски
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
С помощью следующих выбираемых параметров определяете:
„ A: наклон в начале контура
„ W: наклон в конце контура
„ R: закругление
„ B: фаска/закругление в конце контура
„ B1: фаска/закругление в начале контура
