6 DIN-программирование
6.21
Обрабо
тка
бок
о
в
о
й
пов
ер
хно
сти
Круговая поверхность оболочки G112/G113
Команда геометрии: G112/G113 определяет дугу окружности на
контуре боковой поверхности.
Команда обработки: инструмент перемещается кругово с
подачей до «конечной точки».

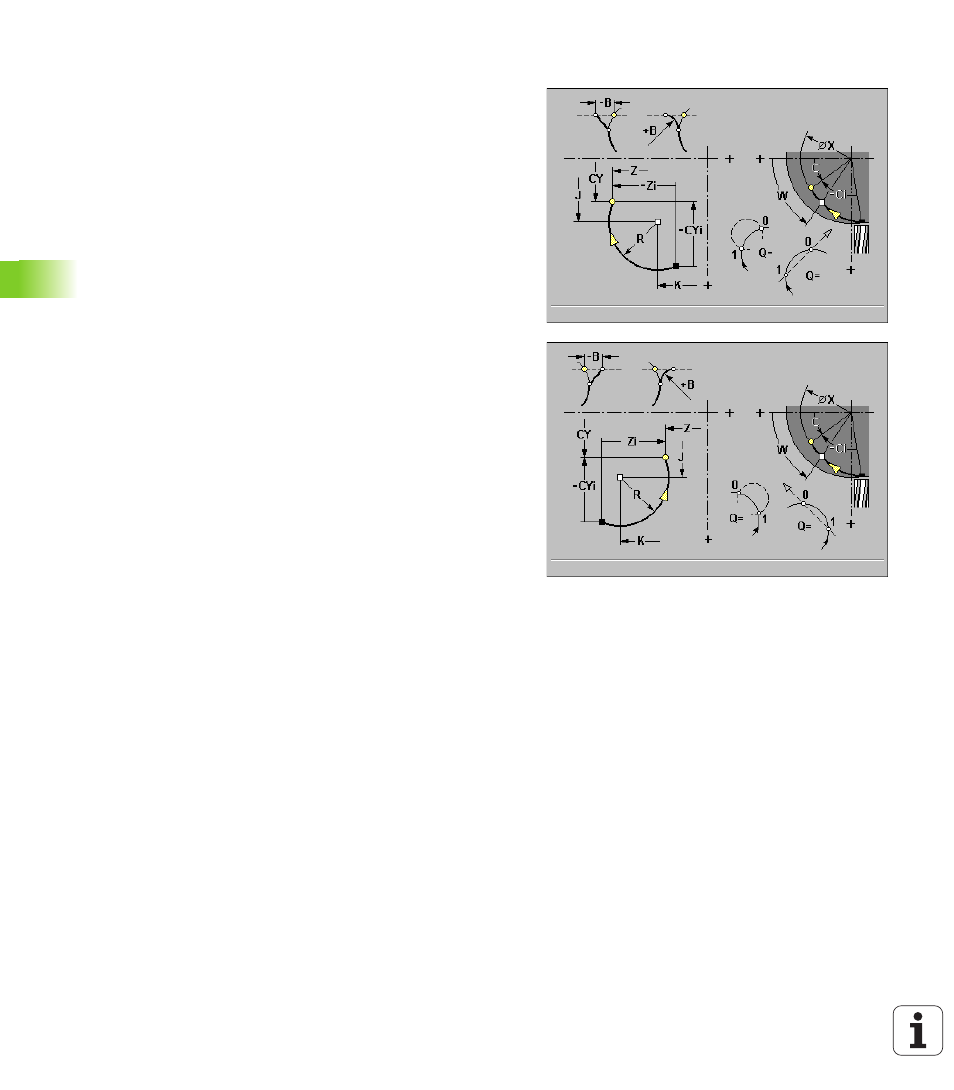

Направление вращения возмите из вспомогательного рисунка.
Параметры
Z конечная точка (default: актуальная позиция Z)
C конечный угол – направление угла: смотри
вспомогательный рисунок
CY конечная точка как размер отрезка (база: G120-отсчетный
диаметр)
R радиус
K центр
J центр как размер отрезка (база: развернутая поверхность
образующей при G120-отсчетном диаметре)
W центр: угол центр – направление угла: смотри
вспомогательный рисунок
Q точка пересечения (default: Q=0): если появляются при
расчете конечной точки две возможности решения, то «Q»
определяет конечную точку.
B фаска/закругление: переход к следующему элементу
контура. Программируете теоретическую конечную точку
элемента контура, если вводите фаску/закругление.
В нет ввода: тангенциальный переход
B=0: не тангенциальный переход
B>0: радиус закругления
B<0: ширина фаски
X конечная точка врезание (размер диаметра) – (default:
актуальная позиция X)
