HEIDENHAIN MANUALplus 4110
473
9.2 ICP-
приме
р
«
резьбов
ая
ца
п
ф
а
»

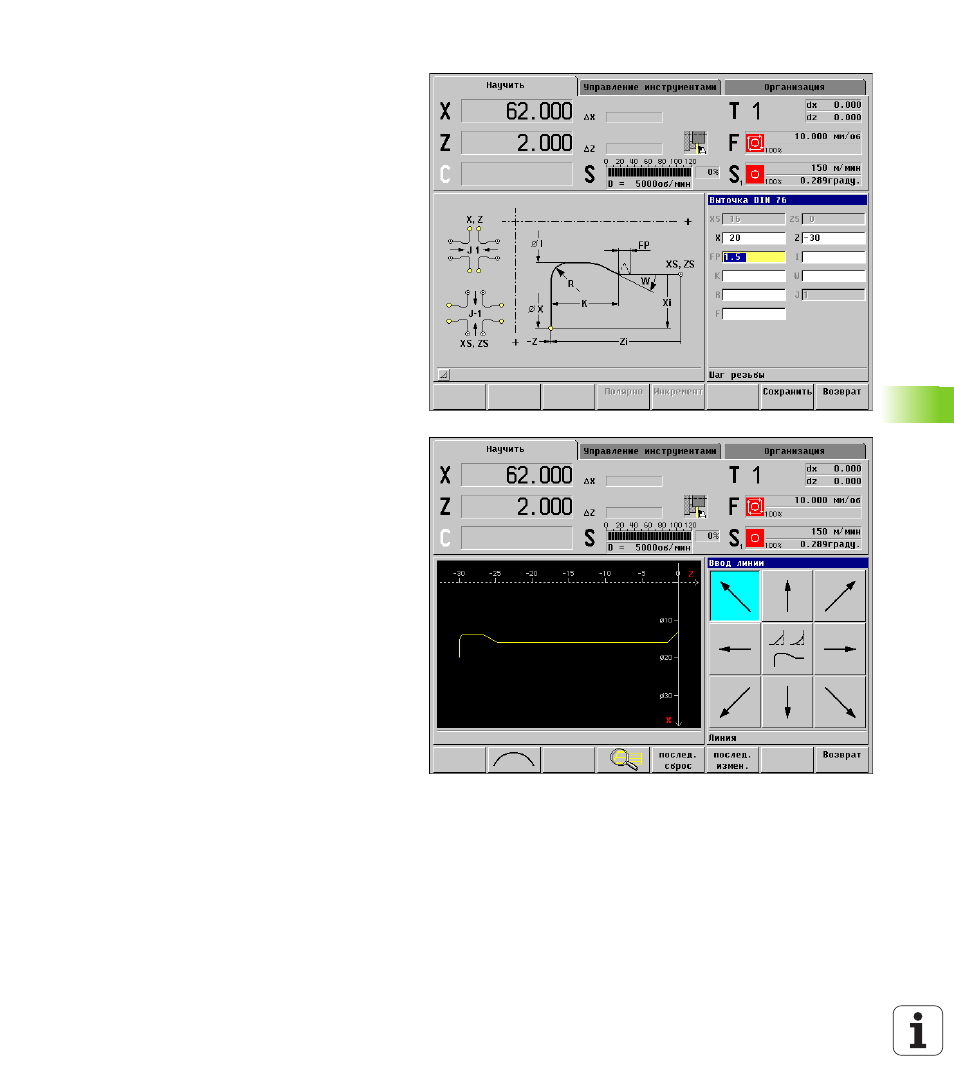

Элемент контура 2
Прилегающим элементом является выточка.
Элемент формы «выточка» описывает
расположенный спереди цилиндр, выточку и
прилегающую торцовую плоскость.
До сих пор записанный частичный контур
одназначно определен. MANUALplus
представляет элементы контура и сбросивает
символ «нерешенный элемент фаска».
При определении выточки вводится
дополнительно к «конечной точке» еще шаг
резьбы. Другие параметры выточки MANUALplus
рассчитывает из внутренних таблиц.
