Примеры циклов растачивания

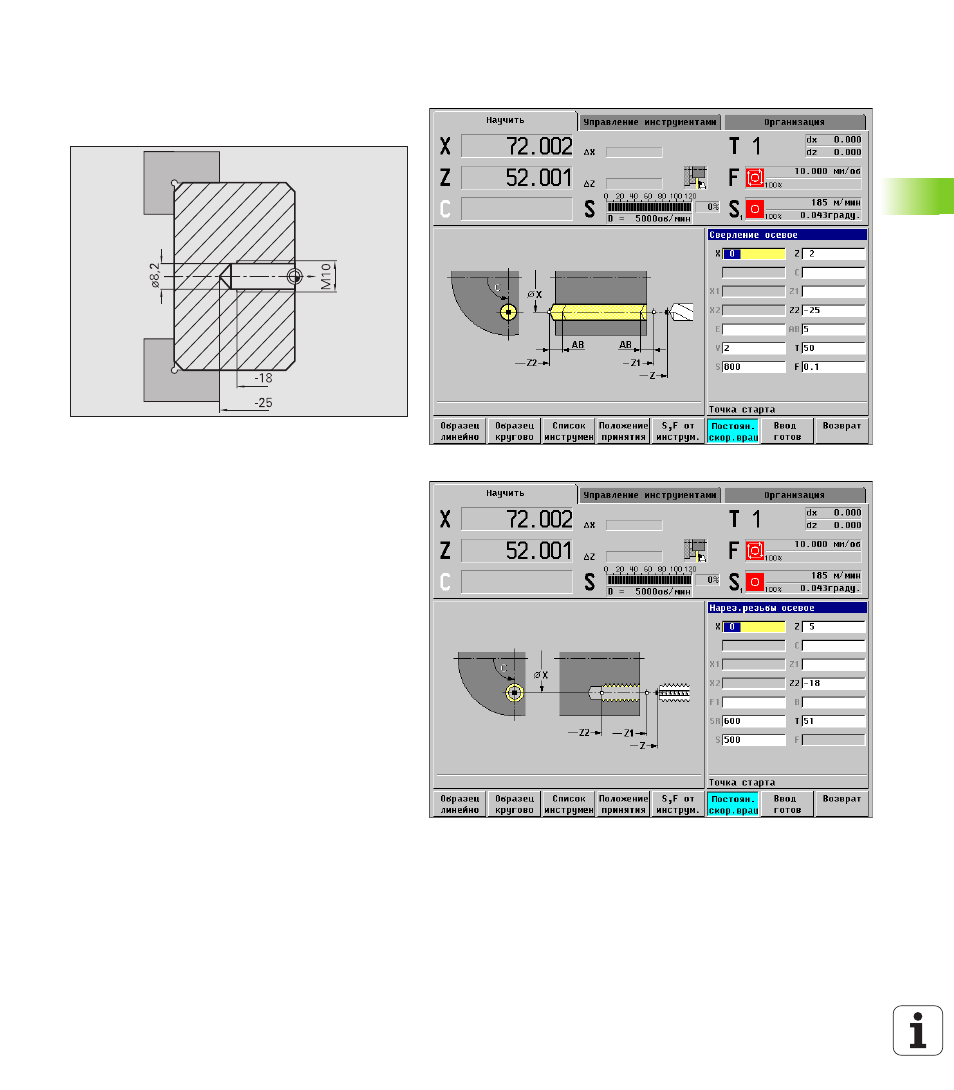

Центровое растачивание и нарезание
внутренней резьбы
Обработка выполняется двумя шагами.
«Растачивание аксиально» производит расточку,
«нарезание внутренней резьбы аксиально»
резьбу.
Резец позиционируется с соблюдением
безопасного расстояния от загатовки («точка
старта X, Z»). Поэтому «начальная точка
отверстия Z1» не программируется. Для
центрования программируется в параметрах «AB»
и «V» редуцирование подачи (рисунок справа
вверху).
Шаг резьбы не программирован. MANUALplus
работает с шагом резьбы инструмента. С
помощью «скорости вращения возврата SR»
достигается бысторого возврата инструмента
(рисунок справа внизу).
Данные инструмента (сврерло)
WO = 8 – ориентация инструмента
I = 8,2 – диаметр сверления
B = 118 - угол при вершине
H = 0 – инструмент не приводится
Данные инструмента (метчик)
WO = 8 – ориентация инструмента
I = 10 – диаметр резьбы M10
F = 1,5 – шаг резьбы
H = 0 – инструмент не приводится
