Примеры циклов прорезания
Врезание на наружии

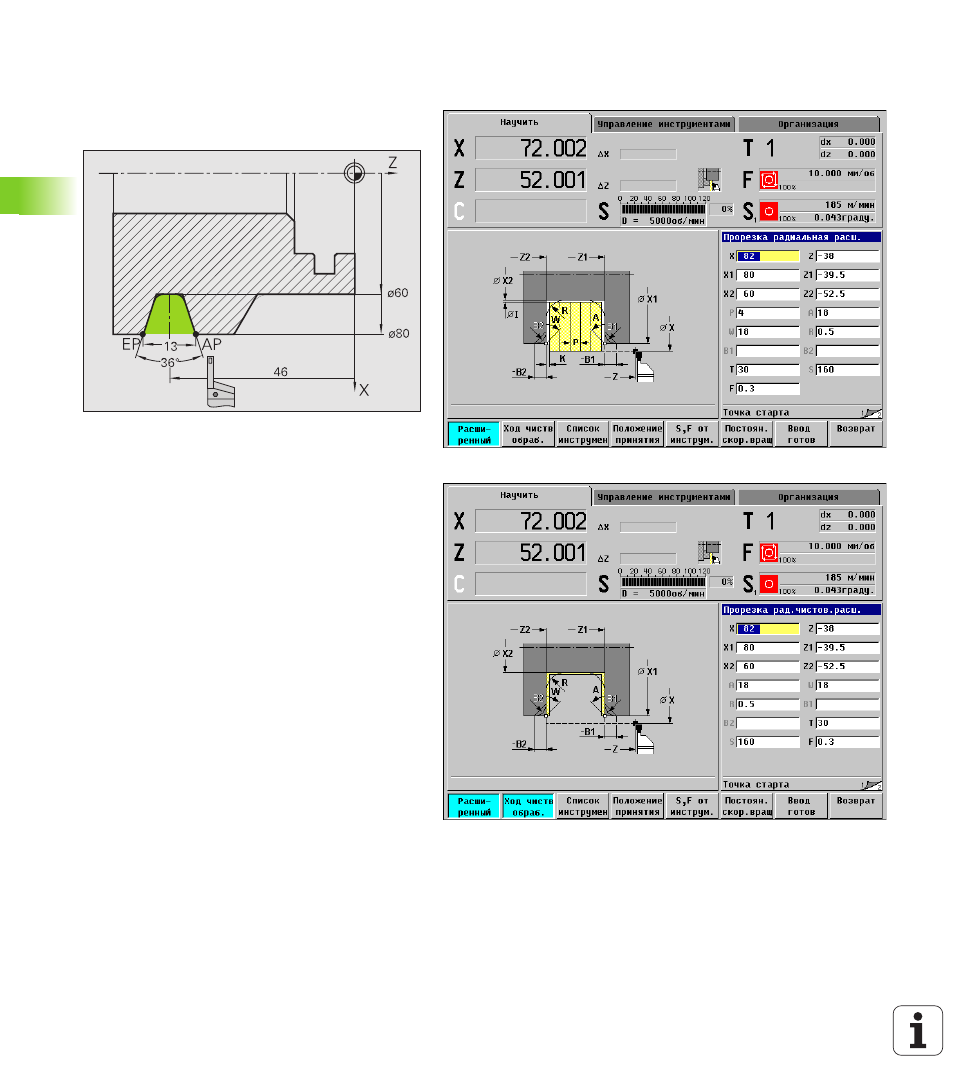

Обработка выполняется с «врезание радиально –
расширенное» при учете припусков (смотри
рисунок справа вверху). Следующий шаг это
чистовая обработка данного сегмента контура с
«врезание радиально чистовой проход –
расширенное» (рисунок справа внизу).
«Расширенный режим» производит закругления в
уклоне контура и наклоны в начале контура/в
конце контура.
Обратите внимание на параметры «начальная
точка контура X1, Z1» и «конечная точка контура
X2, Z2». Они являются решающими для
направления резания и подвода – здесь наружная
обработка и подвод «в направлении - Z».
Данные инструментов
Токарные инструменты (для наружной
обработки)
WO = 1 – ориентация инструмента
K = 4 - ширина режущей кромки (4 мм)
