Канавка радиально
Выбрать «фрезерование»
Выбрать «канавка радиально»
Цикл производит канавку на боковой поверхности. Ширина
канавки соответствует диаметру фрезы.
Параметры цикла
Точка старта X, Z
C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
C1 угол, целевая точка канавки – default: угол шпинделя С
X1 верхняя грань фрезервания (размер диаметра) – default:
точка старта X
Z1 целевая точка канавки
X2 дно фрезерования
L длина канавки
A угол к оси Z – default: 0
P глубина врезания – default: общая глубина одним подводом
FZ подача врезания – default: активная подача
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Комбинации параметров для позиции и положения канавки:

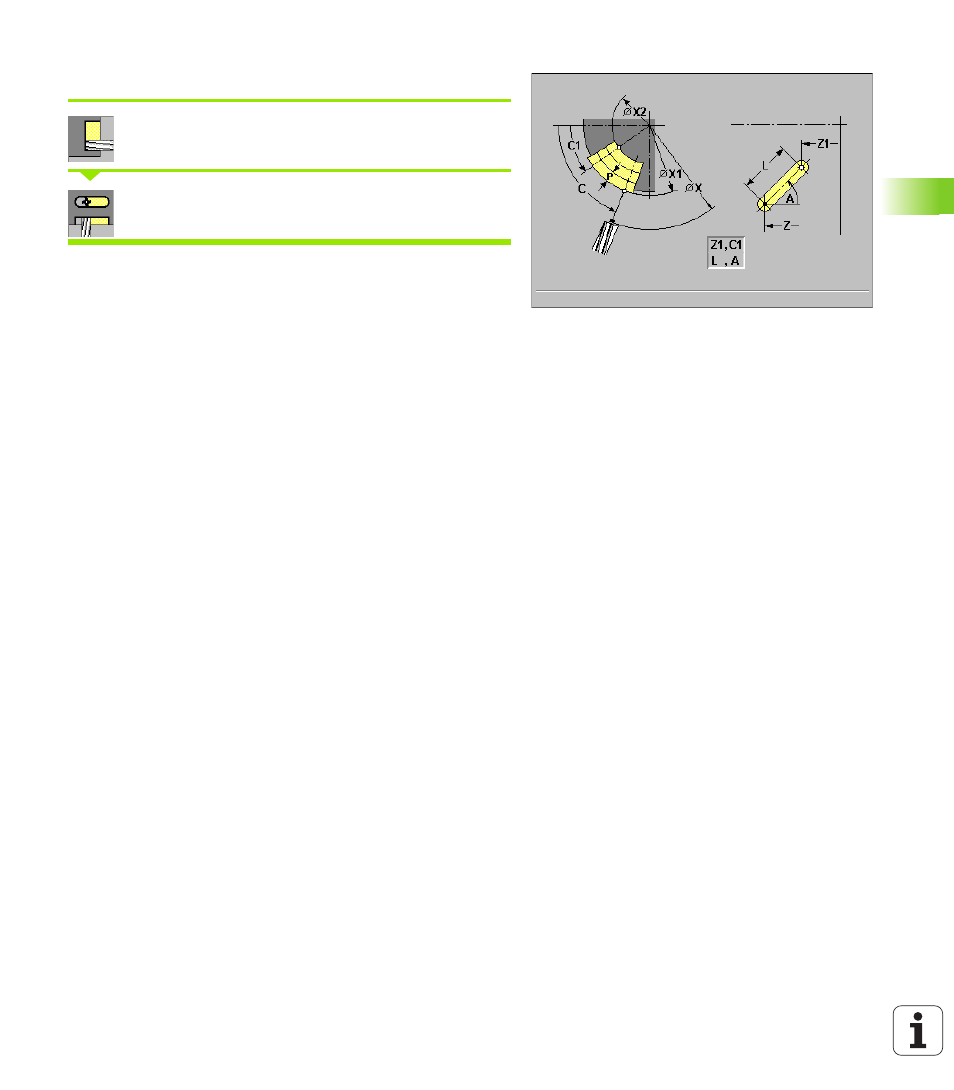

смотри вспомогательный рисунок
Отработка цикла
1 включает ось C и позиционирует на ускоренном ходе на «угол
шпинделя C» (только в режиме «обучения»)
2 перемещается на ускоренном ходе на «начальную точку
канавки X, Z», если определено
3 перемещается с подачей «FZ»
4 фрезерирует с программированной подачей до «конечной
точки канавки»
5 возвращается на «начальную точку X»
