6 DIN-программирование
6.20
Обрабо
тка
т
орцов
ой
пов
ер
хно
сти
Цикл резерования контура и фигуры
торцевая поверхность G793
G793 фезерует фигуры или «свободные контуры» (открытые или
закрытые) на торцевой поверхности. После G793 следует:
фрезерованная фигура с:
окружностью (G304), прямоугольником (G305) или
многоугольником (G307)
Заключение контура фрезерования (G80)
свободный контур с
Начальной точкой контура фрезерования (G100)
Контур фрезерования (G101, G102, G103)
Заключение контура фрезерования (G80)
Параметры
Z верхняя грань фрезерования
ZE дно фрезерования
P максимальное врезание (default: общая глубина одним
подводом)
U коэффицент перекрытия: фрезерование контуров или
карманов (default: 0)
U=0: фрезерование контура
U>0: фрезерование карманов – минимальное перекрытие
траекторий фрезерования = U*диаметр фрезы
R радиус входа (радиус дуги входа/выхода) – (default: 0)
R=0: элемент контура наезжается непосредственно, подвод к
точке наезда над плоскостью фрезерования – потом
перпендикулярный подвод на глубину
R>0: фреза перемещается по входной/выходной дуге,
прилегающей тангенциально к элементу контура
R<0 для внутренних углов: фреза перемещается по входной/
выходной дуге, прилегающей тангенциально к элементу
контура
R<0 для наружных углов: длина линейного элемента входа/
выхода, элемент контура наезжается/проезжается
тангенциально
I припуск параллельно к контуру
K припуск Z (в направлении подвода)
F подача врезания для врезания на глубину (default: активная
подача)
E редуцированная подача для круговых элементов (default:
активная подача)
H направление фрезерования (default: 0): влияет вместе с
направлением вращения фрезы на направление

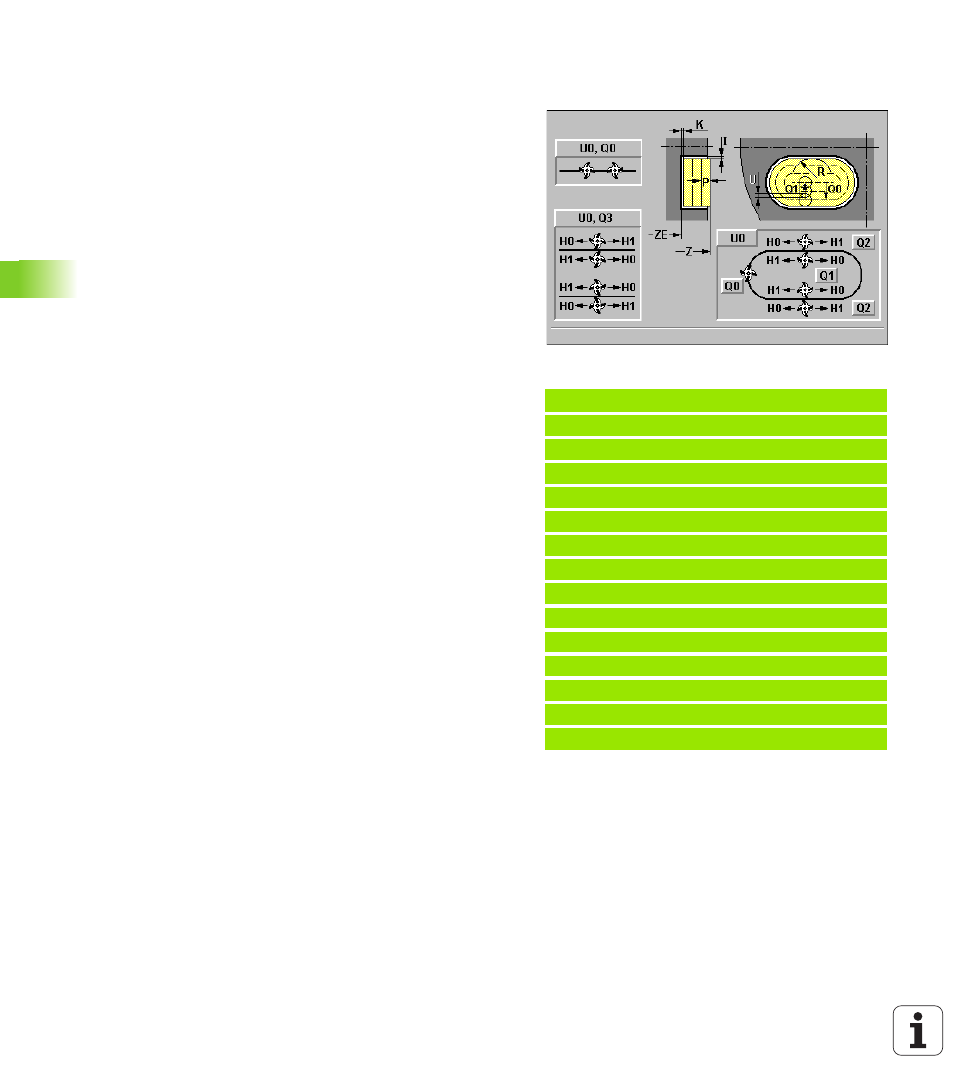

фрезерования (смотри вспомогательный рисунок)
H=0: встречное
H=1: попутное
Пример: G793
%100.NC
[G100, G101, G102, G103, G793]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G100 XK20 YK5
N7 G101 XK50 B5
N8 G103 XK5 YK50 R50 Q1 B5
N9 G101 XK5 YK20 B5
N10 G102 XK20 YK5 R20 B5
N11 G80
N12 M15
КОНЕЦ
